제품 상세 정보:
|
| 배관 표준: | ASTM A269 | 재료: | 316L |
|---|---|---|---|
| UNS: | S31603 | 상태: | 어닐링됩니다 |
| 배관 타입: | 용접되고 재작성된 레이저 | 산업표준: | 미국 부식 기술자 협회 규격 MR0175 / ISO15156 |
| 서피스: | 대단히 깨끗하고 밝습니다 | 특징: | 극단적으로 높은 폭발 압력 |
| 사이즈: | 단단한 치수 허용차 | 테스트: | 100% 길이는 수력인 시험됩니다 |
| 강조하다: | PVDF 캡슐화되 스테인레스 강 모세관,S31603 스테인레스 강 모세관,316L 지열 배관 |
||
정수 시험된 PVDF는 하향 구멍을 위한 수압 조정 라인 플랫팩을 요약했습니다
이음새가 없고 재작성되고 균열 용접되고 재작성된 마이롱 강관 제조 고급 품질은 내부식인 오스테니틱, 이중 통신으로부터 만들어지는 배관을 똘똘 감았습니다, 슈퍼 듀플렉스 스테인리스강과 니켈 합금이 등급입니다. 화학적 인젝션 라인의 수력 전력 제어 라인이 상류 기름과 가스 산업에서 생명줄에서 배관과 개발 공학을 위한 계측기 배관을 합금할 때 제품 중 100%는 사용됩니다.
코일 튜빙은 크기에 이용할 수 있고 외경 0.125 인치 (3.175 밀리미터)에서 1 인치 (25.4 밀리미터)까지 준비합니다. 벽 두께는 0.083 인치 (2.108 밀리미터)에 달려있습니다. 길이 최고 65600까지 피트 (20,000 미터)은 비용 효율적 배꼽 제작이 가능합니다. 범위 이내에 더 많은 규모는 당신의 특수한 요구 사항을 충족시캐서 생산되고 전달되기 위해 맞춤화될 수 있습니다.
스테인레스 강 316L 유압 제어 라인 특성
용접되 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다
궤도 공동 웰드들 없는 연속적인 길이
| 불순물 | UNS | 검안의. | W.T. | 동작 압력 | 폭발 압력 | 붕괴 압력 | 시험압력 | |
| 인치 | 인치 | 인치 | psi | psi | psi | psi | ||
| 스테인레스 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
| 스테인레스 316L | S31603 | 1/8 | 0.125 | 0.035 | 12,640 | 52,042 | 11,056 | 15,225 |
| 스테인레스 316L | S31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7,250 |
| 스테인레스 316L | S31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8,632 | 10,150 |
| 스테인레스 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.049 | 5,483 | 22,575 | 6,222 | 6,525 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | 8,700 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
| 스테인레스 316L | S31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
| 스테인레스 316L | S31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
| 스테인레스 316L | S31603 | 1/2 | 0.500 | 0.083 | 7,133 | 29,364 | 7,648 | 8,700 |
| 스테인레스 316L | S31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
| 스테인레스 316L | S31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
| 스테인레스 316L | S31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| 스테인레스 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
| 스테인레스 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
| 스테인레스 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 |
5,800 |
더 많은 석유와 가스 추출이 극단적 근해 환경이 극단적 안전을 요구한 깊고 더 가혹한 물로 이동한 것처럼, 우리의 작업은 당신이 당신의 작업의 안정성을과 신뢰성을 개선하기 위해 코일 배꼽 배관에 쓸 옳은 내부식성 재료를 사용할 수 있도록 도와 주는 것입니다. 이것은 우리의 혁신과 지속적인 개발을 이끌기 위한 전원입니다.
캡슐화 기술
캡슐화는 금속전공관위로 돌출되는 플라스틱입니다. 캡슐화는 제조 절차 동안 금속전공관에 대한 손상을 막습니다. 또한 추가적 마모 저항력을 제공하고 보호관들이 각각 생산량 배관 접속 위에서 견제부대를 강화하기 위해 설치되면 캡슐화는 요구됩니다.
캡슐화는 부가 보호를 위해 단일 패스 캡슐화와 듀얼 패스 캡슐화의 옵션과 구성의 넓은 범위에서 이용 가능합니다.
캡슐화 재료
- PP (폴리프로필렌) /TPR (산토프렌) / PA (나일론) / PVDF / ETFE (테프젤) / ECTFE (할라르) / FEP / PFA / ECA 3000 / PVC
화학적 주입 라인에 대한 치수 허용차
| ASTM A269 / ASME SA269, SS 316L (UNS S31603) | ||
| 사이즈 OD | 허용한도 OD | 허용한도 WT |
|
1/8"≤OD<3> 3/16≤OD<1> 1/2 ≤OD≤1 (12.7≤OD≤25.4 밀리미터) |
+0.003 " (+0.08 밀리미터) / -0 +0.004 " (+0.10 밀리미터) / -0 +0.005 " (+0.13 밀리미터) / -0 |
±10% ±10% ±10% |
마이롱 튜브 표준
| 사이즈 OD | 허용한도 OD | 허용한도 WT |
|
1/8 " ≤OD<3> 3/16≤OD<1> 1/2 ≤OD≤1 (12.7≤OD≤25.4 밀리미터) |
+0.003 " (+0.08 밀리미터) / -0 +0.004 " (+0.10 밀리미터) / -0 +0.004 " (+0.10 밀리미터) / -0 |
±10% ±10% ±8% |
품질을 위한 테스트
|
에디 전류 조도 정수입니다 단위 분석 결정립 크기 로크웰 경도 |
항복 강도 인장 강도 신장 견고성 포지티브 소재 식별 (PMI) 내식성 시험 |

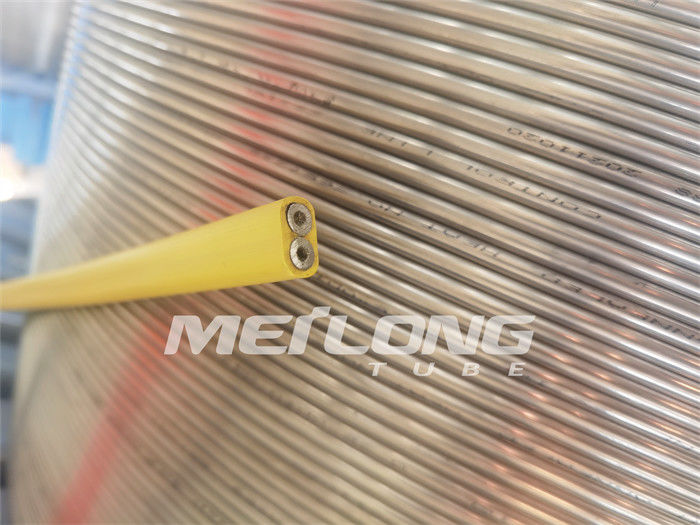

캡슐화된 제어 라인 플랫팩의 특징
- 하향식 라인의 막시마이즈 보호
- 설치 동안 증가 붕괴 저항
- 찰과상과 핀칭에 대해 제어 라인을 보호합니다
- 제어 라인의 엘이미네이트 장기 응력 부식 실패
- 임프오베 클램핑 프로필
- 달리고 추가된 보호 용이하도록 단일 또는 다중 캡슐화

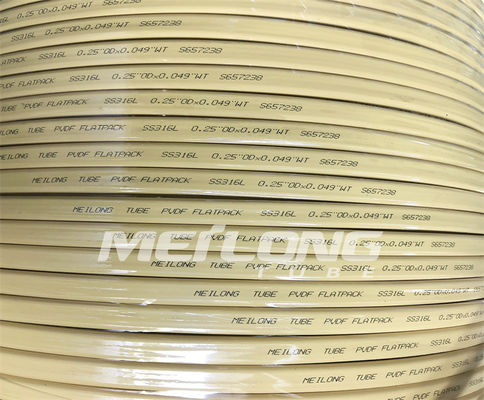

포장
수압 조정 라인 플랫팩은 금속 / 드럼 또는 스풀에 똘똘 감긴 같은 수준 부상입니다.
모든 드럼은 쉬운 기호 논리학 작동을 위한 나무 상자에서 싸여집니다.

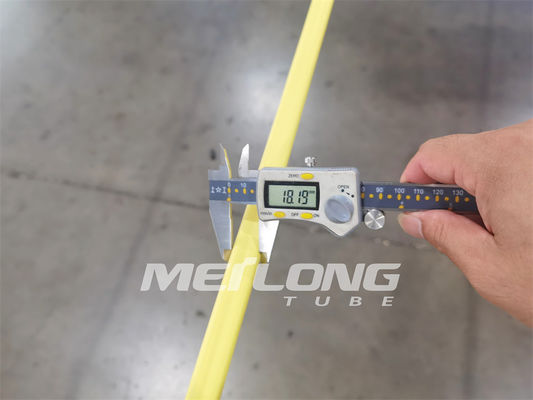

단일 제어 라인 캡슐화의 프로필
라운드부
| 1/4 " OD 라인 배관 | 0.433 " Dia (11.0 밀리미터) |
| 3/8 " OD 라인 배관 | 0.535 " Dia (13.6 밀리미터) |
| 1/2 " OD 라인 배관 | 0.660 " Dia (16.8 밀리미터) |
평방 섹션
| 1/4 " OD 라인 배관 | 0.433 Ｘ 0.433 (11.0 밀리미터 Ｘ 11.0 밀리미터) |
| 3/8 " OD 라인 배관 | 0.535 Ｘ 0.535 (13.6 밀리미터 Ｘ 13.6 밀리미터) |
| 1/2 " OD 라인 배관 | 0.660 Ｘ 0.660 (16.8 밀리미터 Ｘ 16.8 밀리미터) |
사각 교차부
| 1/4 " OD 라인 x 1 | 0.710 Ｘ 0.410 (18.0 밀리미터 Ｘ 10.4 밀리미터) |
| 1/4 " OD 라인 x 2 | 0.990 Ｘ 0.410 (25.1 밀리미터 Ｘ 10.4 밀리미터) |
| 1/2 " OD 라인 x 2 | 1.220 Ｘ 0.669 (31.0 밀리미터 Ｘ 17.0 밀리미터) |
| 1/2 " OD 라인 x 3 | 1.772 Ｘ 0.669 (45.0 밀리미터 Ｘ 17.0 밀리미터) |
청구하는 대로 다른 사이즈
안쪽 캡슐화를 관을 다는 제어 라인을 위한 이용 가능한 불순물 등급
| 오스테니틱 : | 316L |
| 이중 통신 : |
S31803/S32205 S32750 |
| 니켈 합금 : |
N08825 N06625 |
애플리케이션
- 화학 주입을 위한 모세관 코일 불순물 배관
- 벌거벗습니다고 해저 안전판을 위한 수압 조정 라인 코일 불순물 배관을 요약합니다
- 벨로시티 스트링과 워크 스트링과 스틸 튜브 생명줄
- 지열 코일 불순물 배관
