제품 상세 정보:
|
| 불순물: | 스테인레스 강 316L | 서피스: | 깨끗하고 밝은 |
|---|---|---|---|
| 상태: | 어닐링됩니다 | 특성: | 강화한 장력이고 생산량 |
| 특징: | 고압 배관 | 애플리케이션: | 석유와 가스 정의 하향 구멍 유압 제어 |
| 표준: | ASTM A269 | 사이즈: | 단단한 치수 허용차 |
| 적용 규격: | 미국 부식 기술자 협회 규격 MR0175 / ISO15156 | 테스트: | 100% 길이는 수력인 시험됩니다 |
| 강조하다: | 이음새가 없는 스테인레스 스틸 튜빙 코일 3시 4분,레드로우킨 스테인레스 스틸 튜빙 코일 3시 4분,단련된 SS316L 화학 주입 라인 |
||
이음새가 없고 SS316L으로부터 만들어진 제어 라인을 관을 달아 모세관이어 재작성됩니다
마이롱 강관은 특별히 제조합니다 이음새가 없고 재작성되고 용접되고 재작성되 내부식인 오스테니틱, 두 부분으로 된, 슈퍼 듀플렉스 스테인리스강과 니켈 합금 등급으로부터 만들어지는 코일 튜빙. 배관은 원유와 가스, 지열 산업을 서빙하여 특별히 수압 조정 라인과 화학적 인젝션 라인으로서 사용됩니다.
제어 라인의 일반적인 크기
제어 라인의 외부 직경은 주로 1/4 " (6.35mm) 입니다.
벽 두께 : 0.035 (0.89mm), 0.049 (1.24mm), 0.065 " (1.65mm)
제어 라인 배관은 400 피트 (122 미터)에서 32,808 피트 (10,000 미터)까지 길이에 이용할 수 있습니다. 어떤 오비탈리 버트 접합들.
다른 규격 (1/8 내지 3/4)는 청구하는 대로 이용 가능합니다.
불순물 배관 특성
이음새가 없 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다
궤도 공동 웰드들 없는 연속적인 길이
| 불순물 | UNS | 검안의. | W.T. | 동작 압력 | 폭발 압력 | 붕괴 압력 | 시험압력 | |
| 인치 | 인치 | 인치 | psi | psi | psi | psi | ||
| 스테인레스 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
| 스테인레스 316L | S31603 | 1/8 | 0.125 | 0.035 | 12,640 | 52,042 | 11,056 | 15,225 |
| 스테인레스 316L | S31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7,250 |
| 스테인레스 316L | S31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8,632 | 10,150 |
| 스테인레스 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.049 | 5,483 | 22,575 | 6,222 | 6,525 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | 8,700 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
| 스테인레스 316L | S31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
| 스테인레스 316L | S31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
| 스테인레스 316L | S31603 | 1/2 | 0.500 | 0.083 | 7,133 | 29,364 | 7,648 | 8,700 |
| 스테인레스 316L | S31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
| 스테인레스 316L | S31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
| 스테인레스 316L | S31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| 스테인레스 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
| 스테인레스 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
| 스테인레스 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 | 5,800 |
* 최소 벽 두께와 최소 장력 강도를 기반으로 하는 이론적 폭발 압력
* 최소 벽 두께와 최소 산출 강도를 기반으로 하는 이론적 붕괴 압력
* 100' Ｆ (38' Ｃ), 중립적이고 정 상태에 있는 정력 압력
정밀 가공
마이롱 강관은 20,000 평방미터를 합계하여 빌딩의 산업단지로부터 작동합니다.
관 분쇄기
배관은 형성되고 가스-텅스텐 아크와 레이저 빔이 마이롱 강관에 의해 설계되고 제조된 다수 관 분쇄기 위의 스트립 스톡으로부터 용접되었습니다.
침몰하는 절차
하락은 배관이 내부 플러그 없이 윤활된 다이를 통하여 당겨지는 냉간 가공 공정입니다. 어떤 배관 차원을 위해, 프로세스 제한을 제조하는 것 최종 크기에 배관을 용접하는 것을 방지합니다. 그런 경우에, 배관은 더 큰 외부 직경에 용접되고, 다수 저감 / 열처리 작동에 스며들었습니다.
부유 플러그 절차
부유 플러그 운영은 배관이 배관의 내경을 제어하는 내부 부유 플러그와 루브리차이트 다이를 통하여 당겨지는 냉간 가공 공정입니다.
열처리
배관은 환원 분위기와 떨어져 있는 공장 노에서 특정한 역학적 성질과 부식 저항성을 달성하기 위해 히트-트리티드.
SSSV를 위한 출원 설명
안전판은 당신의 장비의 보호기의 역할을 하는 밸브입니다. 압력 용기에 설치될 때 안전판은 당신의 압력 용기에 대한 손상을 막고 심지어 당신의 시설에 있는 폭발을 방지할 수 있습니다.
안전판은 밸브에서 흡입구 쪽에서의 압력이 밸브 디스크를 열고 유체를 방출하기 위해, 소정 압력으로 증가할 때 자동적으로 작용하는 일종의 밸브입니다. 안전판 시스템은 유정이 표면 생산 통제 시설에 어떠한 시스템 고장 또는 피해의 경우에 분리될 수 있도록 절대 안전선이도록 설계됩니다.
대부분의 경우에, 표면에 대한 자연적 흐름을 할수 있는 모든 웰을 위한 마감의 수단을 가지는 것은 명령입니다. 추공 바닥 안전변 (SSSV)의 설치는 이 비상 여닫이 장치 역량을 제공할 것입니다. 안전 시스템은 표면적으로 위치한 제어판으로부터의 절대 안전한 원리에 운영될 수 있습니다.
산출관이 설치될 때 SCSSV는 건강한 튜빙 스트링의 밖에 첨부되는 14 " 스테인레스 강 제어 라인에 의해 제어되고 설치됩니다. 수원 압력에 따라서, 밸브 열림을 유지하기 위해 제어 라인에 10,000 psi 정도를 유지하는 것은 필요할지도 모릅니다.
다른 애플리케이션
화학 주입을 위한 모세관 코일 불순물 배관
벌거벗고 캡슐화된 수압 조정 라인은 해저 안전판을 위한 불순물 배관을 똘똘 감았습니다
벨로시티 스트링과 워크 스트링과 스틸 튜브 생명줄
지열 코일 불순물 배관
제어 라인을 위한 불순물
| 오스테니틱 : | 316L | ASTM A-269 |
| 이중 통신 : |
S31803/S32205 S32750 |
ASTM A-789 ASTM A-789 |
| 니켈 합금 : |
N08825 N06625 |
ASTM B-704 ; ASTM B-423 ASTM B-704 ; ASTM B-444 |
통제 라인 배관 특징
가까운 치수 허용차
상당히 개선된 기계적인 특성
뛰어난 표면 마무리
내면의 높은 결백
통제된 원추형, 원형
SS316 모세관 튜빙 제어 라인의 화학조성
| 탄소 | 망간 | 인 | 유황 | 실리콘 | 니켈 | 크롬 | 몰리브덴 |
| % | % | % | % | % | % | % | % |
| 최대. | 최대. | 최대. | 최대. | 최대. | |||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
SS316L은 몰리브덴과 낮은 탄소 함유량과 오스테니틱 크롬 니켈 스테인레스강입니다.
미터 (킬로그램) 당 불순물 배관 체중
스테인레스 강 316L (UNS S31603)
| 검안의. | W.T. | |||||
| 일부 | 소수 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0442 | 0.0512 | - | - | - |
| 1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
| 3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
| 1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
| 5/8 | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
| 3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
배관 절차와 포장
심레스스-은 관통했고 재작성되고 단련됩니다 (다중 패스 순환 처리)
월드드-은 경도로 용접되었고 재작성되고 단련됩니다 (다중 패스 순환 처리)

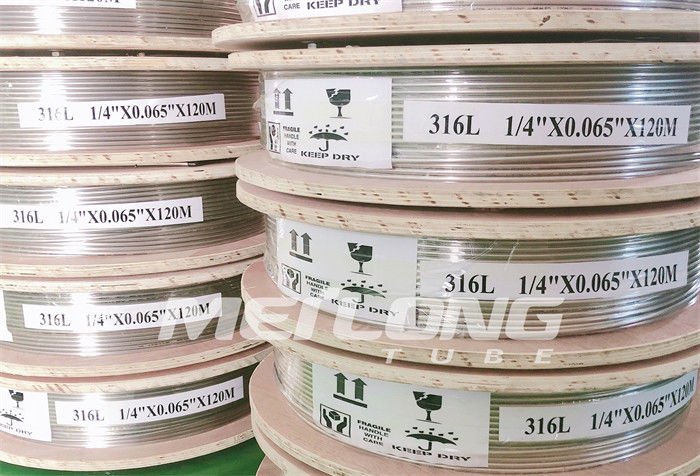

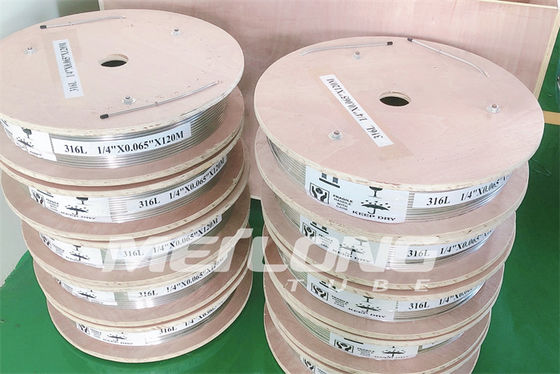

포장 배관은 금속 / 나무로 된 드럼 또는 스풀에 똘똘 감긴 같은 수준 부상입니다.
모든 드럼 또는 스풀은 쉬운 기호 논리학 작동을 위한 나무 상자에서 싸여집니다.
