제품 상세 정보:
|
| 불순물: | 인코넬 625, UNS N06625 | 서피스: | 깨끗하고 밝은 |
|---|---|---|---|
| 상태: | 어닐링됩니다 | 특성: | 강화한 장력이고 생산량 |
| 특징: | 고압 배관 | 애플리케이션: | 지열 갱정에서 하향 구멍 화학 주입 |
| 표준: | ASTM B704 | 사이즈: | 단단한 치수 허용차 |
| 적용 규격: | 미국 부식 기술자 협회 규격 MR0175 / ISO15156 | 테스트: | 100% 길이는 수력인 시험됩니다 |
| 강조하다: | ISO15156 니켈 합금 배관,지하철을 타는 니켈 합금은 단련했습니다,ASTM B704를 관을 다는 강철 모세관 |
||
화학 주입 라인을 위한 1 / 4 OD Ｘ 0.049 WT 지열 배관 모세관 튜빙
마이롱 강관은 특별히 제조합니다 이음새가 없고 재작성되고 용접되고 재작성되 내부식인 오스테니틱, 두 부분으로 된, 슈퍼 듀플렉스 스테인리스강과 니켈 합금 등급으로부터 만들어지는 코일 튜빙. 배관은 원유와 가스, 지열 산업을 서빙하여 특별히 수압 조정 라인과 화학적 인젝션 라인으로서 사용됩니다.
지열 배관 인젝션 라인의 애플리케이션
열수주입은 뜨거운 물이 중간 원유 생산에 무거워서 증가하기 위해 저수지에 도입되는 열 복구 기법입니다. 뜨거운 물로부터의 열은 그것이 지하수채수정에 더 쉬워서 흘러나올 수 있게 허락하여 원유의 점착성과 비중을 감소시킵니다. 또한 열수 주입으로 알려진 이 과정은 오일 회수 요인을 증가시키고, 더 긴 기간 동안 추공 생산량 금리를 유지합니다.
지난 세기에 세계 발전 이 상승은 석유에 대한 수요에서 급속한 증가를 봤습니다. 중유는 과거 십 년동안 그것의 풍부한 예비량과 개발 증가 때문에 큰 것에서의 세계를 끌어당겼습니다. 춥고 열 생산과 같은 다양한 기술은 무거운 저류 오일을 복구하는데 이용되었습니다. 추운 생산 기술은 화학 공법 (중합체 충만, 표면 활성제에 의한 원유 구동, 가스 홍수 기타 등등), 자연적 소모와 수공법을 포함합니다. 열 생산은 열 유체를 주기적 수증기 자극, 증기 범람과 같은 저장소에 주입할 것을 포함하고 증기가 저장소에서 중력 배수 또는 열발생을 도왔습니다. 똑같은 기술과 방법은 뜨거운 물을 레알기즈링 소재 교환을 위한 지열 갱정에 주입해서 사용됩니다.
지열 배관 화학 주입 라인의 일반적인 크기
주로 제어 라인의 외부 직경은 3/8 (9.53mm), 1/2 (12.7mm0)입니다.
벽 두께 : 0.035 (0.89mm), 0.049 (1.24mm), 0.065 (1.65mm), 0.083 (2.11mm)
제어 라인 배관은 400 피트 (122 미터)에서 32,808 피트 (10,000 미터)까지 길이에 이용할 수 있습니다. 어떤 오비탈리 버트 접합들.
다른 규격 (1/8 내지 3/4)는 청구하는 대로 이용 가능합니다.
화학 주입 라인의 중요성
각각 배관 코일은 궤도 웰드들 없이 완전연속인 길이입니다.
각각 배관 코일은 정수인 채 최소 11,600 psi에 시험합니다.
시험은 제 3자 사찰들 (SGS, BV, DNV)에 의해 사이트에 목격될 수 있습니다.
추가시험은 와류 시험,, 장력이어 생산량을 과시하, 신장을 평평하게 한 화학, 소재 품질을 위한 견고성입니다.
화학 주입 라인의 역할
석유와 가스 산업에서 우리는 수주에서 화학물을 주입합니다
인프라를 보호합니다
절차를 최적화합니다
흐름을 보장합니다
그리고 생산성을 향상시킵니다
지열 배관 인젝션 라인을 위한 불순물
| 불순물 배관 |
수력입니다 제어 |
화학 제품 주입 |
염화물 부식 홈 형성 / 내간극 부식성 |
H2S / 이산화탄소 저항 |
염화물 응력 부식 균열 (SCC) 저항 | UNS / ASTM 상술 |
|
녹슬지 않는 316L - 170 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | S31603 / A269 | |||
|
이중 통신 2205 - 485 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | S32205 / A789 |
|
이중 통신 2507 - 550 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | S32750 / A789 |
|
인콜로이 825 - 240 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | N08825 / B704 |
|
인코넬 625 - 414 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | N06625 / B704 |
주입 라인 배관 특징
가까운 치수 허용차
상당히 개선된 기계적인 특성
뛰어난 표면 마무리
내면의 높은 결백
통제된 원추형, 원형
배관 절차와 포장
심레스스-은 관통했고 재작성되고 단련됩니다 (다중 패스 순환 처리)
월드드-은 경도로 용접되었고 재작성되고 단련됩니다 (다중 패스 순환 처리)

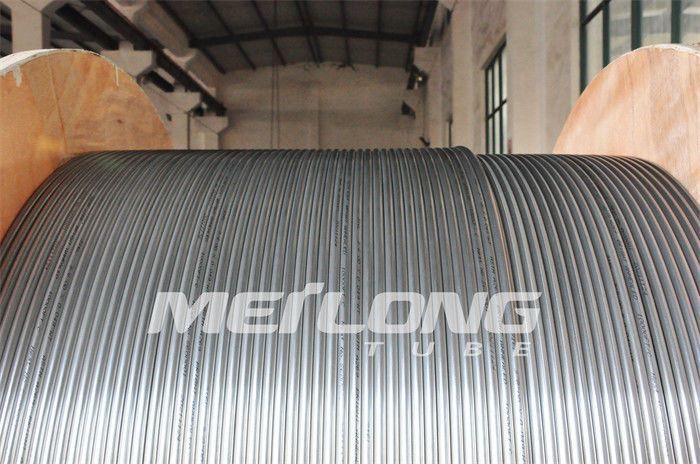

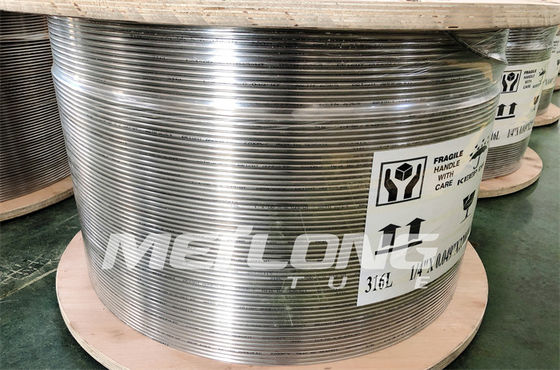

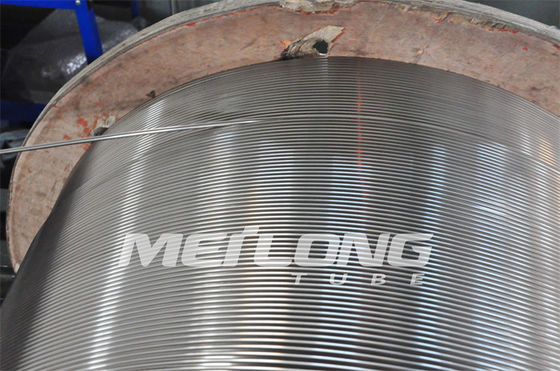

포장 배관은 금속 / 나무로 된 드럼 또는 스풀에 똘똘 감긴 같은 수준 부상입니다.
모든 드럼 또는 스풀은 쉬운 기호 논리학 작동을 위한 나무 상자에서 싸여집니다.
지열 배관 화학 주입 라인을 위한 인코넬 625
| 니켈 | 크롬 | 철 | 몰리브덴 | 콜럼븀 + 탄탈 | 탄소 | 망간 | 실리콘 | 인 | 유황 | 알루미늄 | 티타늄 | 코발트 |
| % | % | % | % | % | % | % | % | % | % | % | % | % |
| 분. | 최대. | 최대. | 최대. | 최대. | 최대. | 최대. | 최대. | 최대. | 최대. | |||
| 58.0 | 20.0-23.0 | 5.0 | 8.0-10.0 | 3.15-4.15 | 0.10 | 0.50 | 0.5 | 0.015 | 0.015 | 0.4 | 0.40 | 1.0 |
인코넬 625는 부식 홈 형성, 갈라진 틈에 대한 우수한 저항성과 재료고 부식 균열입니다. 유기적이고 무기 산류의 넓은 범위에서 고내성. 좋은 고온 강도.
인코넬 625의 특성
양쪽 극단적으로 낮은 극단적으로 고온에 있는 우수한 기계적인 특성.
부식 홈 형성에 대한 탁월 저항, 틈새 부식과 입간 부식.
거의 염화물 유발된 스트레스 부식 균열로부터 자유를 완성하세요.
상승된 온도 최고 1050C까지 산화에 대한 고저항체.
알칼리에게 뿐만 아니라, 질소를 함유하, 인이, 유황이고 염화수소인 것으로 그와 같은 산에 대한 적절한 저항은 고열 열전달의 가는 구조물 부품의 건설의 가능성을 만듭니다.
애플리케이션
바닷물과 높은 기구적 응력에 대한 노출이 요구되는 요소.
황화 수소와 기본 황이 150C를 초과하여 온도에 존재한 석유와 가스 생산.
연도 가스에 또는 연관 기체 탈황화법 발전소에서 노출된 성분.
해상 석유 플랫폼 위의 플레어 스택.
역청사와 오일 셰일 회복 프로젝트로부터 가공처리하는 탄화수소.
미터 (킬로그램) 당 인젝션 라인 지열 배관 체중
인코넬 625 (UNS N06625)
| 검안의. | W.T. | |||||
| 일부 | 소수 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0465 | 0.0539 | - | - | - |
| 1/4 | 0.250 | 0.1065 | 0.1288 | 0.1686 | 0.2059 | 0.2372 |
| 3/8 | 0.375 | 0.1663 | 0.2037 | 0.2733 | 0.3449 | 0.4149 |
| 1/2 | 0.500 | 0.2262 | 0.2785 | 0.3782 | 0.4839 | 0.5924 |
| 5/8 | 0.625 | 0.2862 | 0.3535 | 0.481 | 0.6231 | 0.7699 |
| 3/4 | 0.750 | 0.3460 | 0.4283 | 0.5879 | 0.7621 | 0.9475 |
지열 배관 인젝션 라인 특성
균열 용접되 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다
궤도 공동 웰드들 없는 연속적인 길이
| 불순물 | UNS | 검안의. | W.T. | 동작 압력 | 폭발 압력 | 붕괴 압력 | 시험압력 | |
| 인치 | 인치 | 인치 | psi | psi | psi | psi | ||
| 인코넬 625 | N06625 | 1/8 | 0.125 | 0.028 | 19,024 | 57,892 | 22,002 | 21,750 |
| 인코넬 625 | N06625 | 1/8 | 0.125 | 0.035 | 23,780 | 72,365 | 27,503 | 27,550 |
| 인코넬 625 | N06625 | 1/4 | 0.250 | 0.035 | 12,516 | 38,087 | 14,475 | 14,500 |
| 인코넬 625 | N06625 | 1/4 | 0.250 | 0.049 | 18,065 | 54,969 | 18,869 | 20,300 |
| 인코넬 625 | N06625 | 1/4 | 0.250 | 0.065 | 24,633 | 74,970 | 23,090 | 27,550 |
| 인코넬 625 | N06625 | 3/8 | 0.375 | 0.035 | 8,043 | 24,482 | 10,182 | 9,425 |
| 인코넬 625 | N06625 | 3/8 | 0.375 | 0.049 | 11,546 | 35,143 | 13,605 | 13,050 |
| 인코넬 625 | N06625 | 3/8 | 0.375 | 0.065 | 15,829 | 48,182 | 17,202 | 18,125 |
| 인코넬 625 | N06625 | 3/8 | 0.375 | 0.083 | 20,648 | 62,839 | 20,901 | 23,200 |
| 인코넬 625 | N06625 | 1/2 | 0.500 | 0.049 | 8,433 | 25,657 | 10,588 | 9,425 |
| 인코넬 625 | N06625 | 1/2 | 0.500 | 0.065 | 11,507 | 35,041 | 13,576 | 13,050 |
| 인코넬 625 | N06625 | 1/2 | 0.500 | 0.083 | 15,010 | 45,700 | 16,733 | 17,400 |
| 인코넬 625 | N06625 | 5/8 | 0.625 | 0.049 | 6,624 | 20,175 | 8,644 | 7,250 |
| 인코넬 625 | N06625 | 5/8 | 0.625 | 0.065 | 8,788 | 26,763 | 11,467 | 10,150 |
| 인코넬 625 | N06625 | 5/8 | 0.625 | 0.083 | 11,222 | 34,176 | 14,643 | 13,050 |
| 인코넬 625 | N06625 | 3/4 | 0.750 | 0.049 | 5,518 | 16,806 | 7,200 | 6,525 |
| 인코넬 625 | N06625 | 3/4 | 0.750 | 0.065 | 7,320 | 22,293 | 9,552 | 8,700 |
| 인코넬 625 | N06625 | 3/4 | 0.750 | 0.083 | 9,348 | 28,469 | 12,197 | 10,875 |
최소 벽 두께와 최소 장력 강도를 기반으로 하는 이론적 폭발 압력
최소 벽 두께와 최소 산출 강도를 기반으로 하는 이론적 붕괴 압력
100' Ｆ (38' Ｃ), 중립적이고 정 상태에 평가되는 압력
