제품 소개캡슐화된 제어 라인

FEP TP316L은 화학적 인젝션 라인 수압 조정 라인을 요약했습니다

인증
중국 Suzhou Meilong Tube Co., Ltd. 인증
제가 지금 온라인 채팅 해요

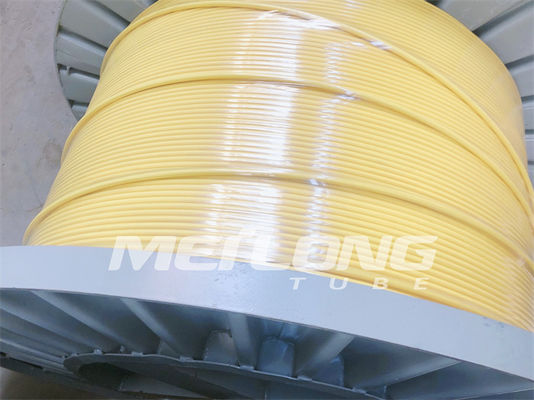

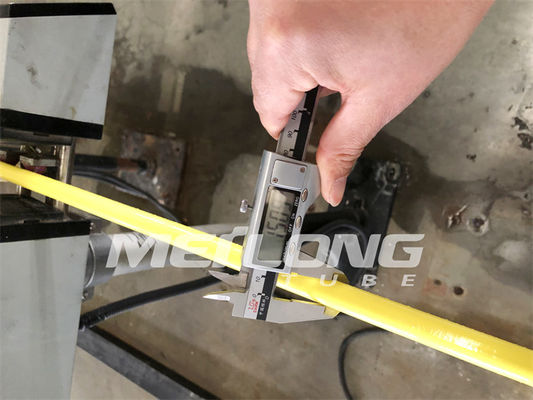

FEP TP316L은 화학적 인젝션 라인 수압 조정 라인을 요약했습니다

FEP TP316L은  화학적 인젝션 라인 수압 조정 라인을 요약했습니다
FEP TP316L은  화학적 인젝션 라인 수압 조정 라인을 요약했습니다 FEP TP316L은  화학적 인젝션 라인 수압 조정 라인을 요약했습니다 FEP TP316L은  화학적 인젝션 라인 수압 조정 라인을 요약했습니다

큰 이미지 :  FEP TP316L은 화학적 인젝션 라인 수압 조정 라인을 요약했습니다

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Meilong Tube
인증: ISO9001 : 2015
모델 번호: 3 / 8 OD X 0.065 WT
결제 및 배송 조건:
최소 주문 수량: 1000 미터

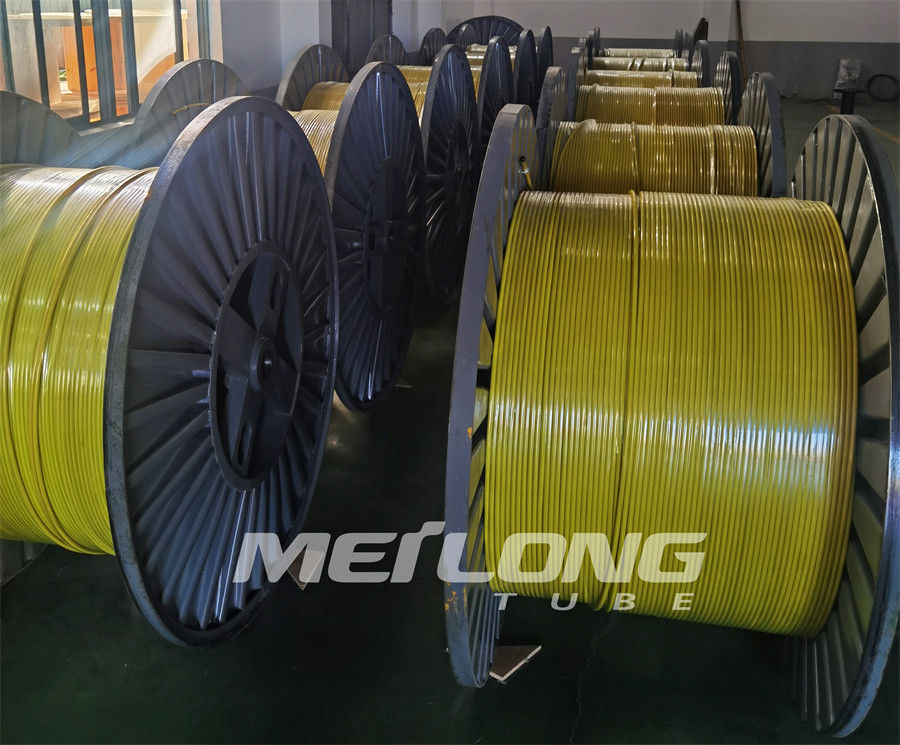

포장 세부 사항: 수준은 스풀 / 드럼에 똘똘 감기고 나무 상자에서 싸여지는 것으로 나아갔습니다
배달 시간: 7일입니다
지불 조건: L/C (신용장), 전신환
공급 능력: 달 당 100 미터톤 (듀플렉스강 배관, 니켈 합금 배관을 포함하여)

FEP TP316L은 화학적 인젝션 라인 수압 조정 라인을 요약했습니다

설명
불순물: 최고 이중 통신 2507, UNS S32750 서피스: 깨끗하고 밝은
상태: 어닐링됩니다 특성: 강화한 장력이고 생산량
특징: 고압 배관 애플리케이션: 석유와 가스 정의 하향 구멍 유압 제어
표준: ASTM A789 사이즈: 단단한 치수 허용차
적용 규격: 미국 부식 기술자 협회 규격 MR0175 / ISO15156 테스트: 100% 길이는 수력인 시험됩니다
강조하다:

FEP 화학 주입 라인

,

TP316L 화학 주입 라인

,

수압 조정 라인 ASTM A789

FEP은 하향식 화학 주입을 위한 단관식과 제어 라인 플랫팩을 요약했습니다



마이롱 튜브는 각각 프로젝트의 특별 요구사항을 충족시키기 위한 화학과 부식 저항성과 더불어, 증가된 내구성을 제공하기 위해 제어 라인의 캡슐화를 제공합니다, 우리가 다음과 같은 다른 캡슐화 형태를 제공합니다 : HDPE (고밀도 폴리에틸렌), 산토프렌, PVC (폴리염화비닐), 하이라르와 PVDF (폴리비닐이덴 불화물).



용접된 수압 조정 라인은 ASTM 상술에 끌어당겨진 부유 플러그이고, 어떠한 길이에도 이용할 수 있습니다. 수압 조정 라인을 위한 소재 유형은 달콤하고 적당히 부식성이 환경에 적합한 스테인레스 강 TP316L을 포함합니다, 듀플렉스 스테인리스강 2205, 슈퍼 듀플렉스 스테인리스강 2507, 니켈 합금 인콜로이 825와 인코넬 625가 심하게 부식성 환경에 적합하고 높은 동작 압력과 온도입니다. 제어 시스템 유체는 제어 라인의 환경과 작동 온도와 호환 가능하여야 합니다.



설치 동안 추가적 분쇄와 마모 저항력을 제공하기 위해, 요구된 곳에서, 제어 라인 캡슐화는 또한 이용 가능합니다. 캡슐화 재료는 유정 유체와 온도범위 과의 호환성을위해 일치되어야 합니다.



캡슐화된 제어 라인 플랫팩



캡슐화는 금속전공관위로 돌출되는 플라스틱입니다. 캡슐화는 제조 절차 동안 금속전공관에 대한 손상을 막습니다. 또한 추가적 마모 저항력을 제공하고 보호관들이 각각 생산량 배관 접속 위에서 견제부대를 강화하기 위해 설치되면 캡슐화는 요구됩니다.



캡슐화는 부가 보호를 위해 단일 패스 캡슐화와 듀얼 패스 캡슐화의 옵션과 구성의 넓은 범위에서 이용 가능합니다.



플랫팩의 애플리케이션



플랫팩은 여러 다른 라인이 웰에서 대략 똑같은 깊이에서 종결될 때 일반적으로 사용됩니다.

공통 응용은 지적 유정 시스템, 하향식 계량리 케이블과 딥-셋 화학 주입 라인과 얕은 일련 화학 주입 라인과 안전판 라인을 포함합니다. 몇몇 응용에 대해 범퍼 바는 추가적 붕괴 저항을 제공하기 위해 또한 플랫팩으로 요약됩니다.



표준과 승인



제어 라인은 각각 특정 재료를 위해 적용 가능한 ASTM 규격에 따라 제조됩니다.

튜브는 분출시키고, 충전되고, 고객 요구 사항마다 그리고 적절한 NAS / SAE규격에 필터링되는 것으로 공급될 수 있습니다.



품질 & 테스트



오우 화학 제품

오우 부식

차원적인 오우

오우 역류 전류

정수인 오우

오우 신장

오우 견고성

오우 플레어

오우는 평평해집니다

오우 결정립 크기

야금술인 오우

오우 포지티브 소재 식별 (PMI)

오우 조도

장력인 오우

오우 생산량



설계 & 건설



- 한 줄을 위한 캡슐화

- 캡슐화 프로필이 고객 애플리케이션에게 어울립니다

- 관습 판독 불능 지시 기구

- 모든 범위의 적용물



캡슐화 재료



폴리프로필렌 -25C 내지 150C 소금물에 대한 적절한 저항
산토프렌 -30C 내지 150C 소금물에 대한 적절한 저항
나일론 11 -60C 내지 135C 탄화수소, 좋은 마모 저항력에 대한 적절한 저항
PVDF -30C 내지 150C 소금물에 대한 적절한 저항과 탄화수소, 좋은 마모 저항력
FEP -110C 내지 200C 소금물과 탄화수소에 대한 적절한 저항



캡슐화된 제어 라인 플랫팩의 특징



하향식 라인의 보호를 극대화하세요

설치 동안 붕괴 저항을 증가시키세요

찰과상과 핀칭에 대해 제어 라인을 보호하세요

제어 라인의 장기 응력 부식 실패를 제거하세요

클램핑 프로필을 향상시키세요

달리고 부가 보호 용이하도록 한 개이거나 다수 캡슐화



안쪽 캡슐화를 관을 다는 제어 라인을 위한 이용 가능한 불순물 등급



불순물 배관

수력입니다

제어

화학 제품

주입

염화물 부식 홈 형성 /

내간극 부식성

H2S / 이산화탄소

저항

염화물 응력 부식 균열 (SCC) 저항 UNS / ASTM 상술

녹슬지 않는 316L - 170 MPa 분. 항복 강도

균열 용접 압력 튜빙

오우 오우       S31603 / A269

이중 통신 2205 - 485 MPa 분. 항복 강도

균열 용접 압력 튜빙

오우 오우 오우 오우 오우 S32205 / A789

이중 통신 2507 - 550 MPa 분. 항복 강도

균열 용접 압력 튜빙

오우 오우 오우 오우 오우 S32750 / A789

인콜로이 825 - 240 MPa 분. 항복 강도

균열 용접 압력 튜빙

오우 오우 오우 오우 오우 N08825 / B704

인코넬 625 - 414 MPa 분. 항복 강도

균열 용접 압력 튜빙

오우 오우 오우 오우 오우 N06625 / B704



최고 이중 통신 2507의 화학조성



탄소 망간 유황 실리콘 니켈 크롬 몰리브덴 질소 구리
% % % % % % % % % %
최대. 최대. 최대. 최대. 최대.         최대.
0.03 1.20 0.035 0.020 0.80 6.0-8.0 24.0-26.0 3.0-5.0 0.24-0.32 0.5



이중 통신 2507은 예외적 강도와 부식 저항성을 요구하는 적용성을 위해 설계된 슈퍼 듀플렉스 스테인리스강입니다. 불순물 2507은 25% 크롬과 4% 몰리브덴과 7% 니켈을 가지고 있습니다. 이 고몰리브덴, 크롬과 질소 함량은 염화 부식 홈 형성에 대한 우수한 저항성의 결과가 되고 갈라진 틈 부식 공격과 병합 구조가 2507에 염화 응력 부식 균열에 대한 예외적 저항을 제공합니다.



이중 통신 2507의 용법은 600' F (316' C) 아래에 애플리케이션으로 제한되어야 합니다. 확대된 상승된 온도 노출은 불순물 2507의 어려움과 부식 저항성을 둘다 감소시킬 수 있습니다.

이중 통신 2507은 우수한 기계적인 특성을 소유합니다. 종종 2507개 재료에 관한 가벼운 계측기는 더 두꺼운 니켈 합금의 똑같은 설계 강도를 달성하는데 사용될 수 있습니다. 중량에 결과로 생기는 저축은 극적으로 제작의 전체적인 비용을 줄일 수 있습니다.



최고 이중 통신 2507의 부식 저항성



2507 이중 통신은 개미이고 신맛나는 유기산과 같은 유기산제의 부식을 균일화시키기 위한 고내성입니다. 특히 그들이 염화물을 포함하면, 그것은 또한 무기산에 대한 고내성입니다. 불순물 2507은 카바이드 관련된 결정립계 부식에 고내성입니다. 불순물의 병합 구조의 페라이트의 부분 때문에 그것은 따뜻한 염화물 함유하는 환경에서 매우 응력 부식 균열에 저항력이 있습니다. 크롬의 추가를 통하여, 부식 홈 형성과 균열 공격과 같은 몰리브덴과 질소 국소 부식은 향상됩니다. 불순물 2507은 우수한 국한된 내피팅성을 가지고 있습니다.



표준 플랫팩 캡슐화 프로필



라운드, 한 줄 항목 표준 차원
FEP TP316L은  화학적 인젝션 라인 수압 조정 라인을 요약했습니다 0 1/8 " OD 라인 0.250 " (6.35 밀리미터) Dia.
1/4 " OD 라인 0.433 " (11.0 밀리미터) Dia.
3/8 " OD 라인 0.535 " (13.6 밀리미터) Dia.
1/2 " OD 라인 0.660 " (16.8 밀리미터) Dia.





케케묵은, 한 줄 항목 표준 차원
FEP TP316L은  화학적 인젝션 라인 수압 조정 라인을 요약했습니다 1 1/8 " OD 라인 0.250 X 0.250 (6.35 밀리미터 X 6.35 밀리미터)
1/4 " OD 라인 0.433 X 0.433 (11.0 밀리미터 X 11.0 밀리미터)
3/8 " OD 라인 0.535 X 0.535 (13.6 밀리미터 X 13.6 밀리미터)
1/2 " OD 라인 0.660 X 0.660 (16.8 밀리미터 X 16.8 밀리미터)





직사각형, 2개 라인 항목 표준 차원
FEP TP316L은  화학적 인젝션 라인 수압 조정 라인을 요약했습니다 2 1/4 " OD 라인

폭 : 0.710 " (18.0 밀리미터)

높이 : 0.410 " (10.4 밀리미터)





직사각형, 3개 라인 항목 표준 차원
FEP TP316L은  화학적 인젝션 라인 수압 조정 라인을 요약했습니다 3 1/4 " OD 라인

폭 : 0.990 " (25.1 밀리미터)

높이 : 0.410 " (10.4 밀리미터)



플랫팩에서 유압 제어 라인 배관의 특성



균열 용접되 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다

궤도 공동 웰드들 없는 연속적인 길이



불순물 UNS 검안의. W.T. 동작 압력 폭발 압력 붕괴 압력 시험압력
인치 인치 인치 psi psi psi psi
최고 이중 통신 2507 S32750 1/8 0.125 0.028 19,177 47,169 19,177 21,025
최고 이중 통신 2507 S32750 1/8 0.125 0.035 23,971 58,961 23,971 26,100
최고 이중 통신 2507 S32750 1/4 0.250 0.035 11,986 29,481 11,986 13,050
최고 이중 통신 2507 S32750 1/4 0.250 0.049 16,816 35,949 15,817 18,850
최고 이중 통신 2507 S32750 1/4 0.250 0.065 22,300 45,448 19,522 24,650
최고 이중 통신 2507 S32750 3/8 0.375 0.035 8,009 25,138 8,372 8,700
최고 이중 통신 2507 S32750 3/8 0.375 0.049 11,205 28,536 11,296 12,325
최고 이중 통신 2507 S32750 3/8 0.375 0.065 14,873 33,141 14,346 16,675
최고 이중 통신 2507 S32750 3/8 0.375 0.083 18,977 39,426 17,379 21,025
최고 이중 통신 2507 S32750 1/2 0.500 0.049 8,408 25,532 8,753 9,425
최고 이중 통신 2507 S32750 1/2 0.500 0.065 11,150 28,470 11,259 12,325
최고 이중 통신 2507 S32750 1/2 0.500 0.083 14,237 32,275 13,838 15,950
최고 이중 통신 2507 S32750 5/8 0.625 0.049 6,719 23,918 7,137 7,250
최고 이중 통신 2507 S32750 5/8 0.625 0.065 8,898 26,056 9,243 10,150
최고 이중 통신 2507 S32750 5/8 0.625 0.083 11,386 35,306 11,459 12,325
최고 이중 통신 2507 S32750 3/4 0.750 0.049 5,593 22,921 6,029 5,800
최고 이중 통신 2507 S32750 3/4 0.750 0.065 7,427 24,587 7,827 7,975
최고 이중 통신 2507 S32750 3/4 0.750 0.083 9,480 26,647 9,770 10,150



최소 벽 두께와 최소 장력 강도를 기반으로 하는 이론적 폭발 압력

최소 벽 두께와 최소 산출 강도를 기반으로 하는 이론적 붕괴 압력

100' F (38' C), 중립적이고 정 상태에 평가되는 압력
