유정에서 다운홀 어플리케이션을 위한 캡슐화된 케이블을 관을 다는 316L 스테인레스 강

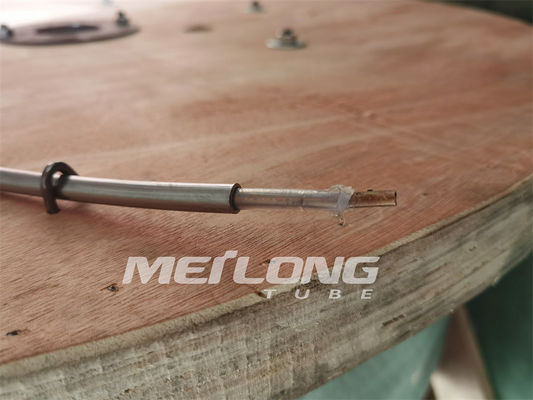

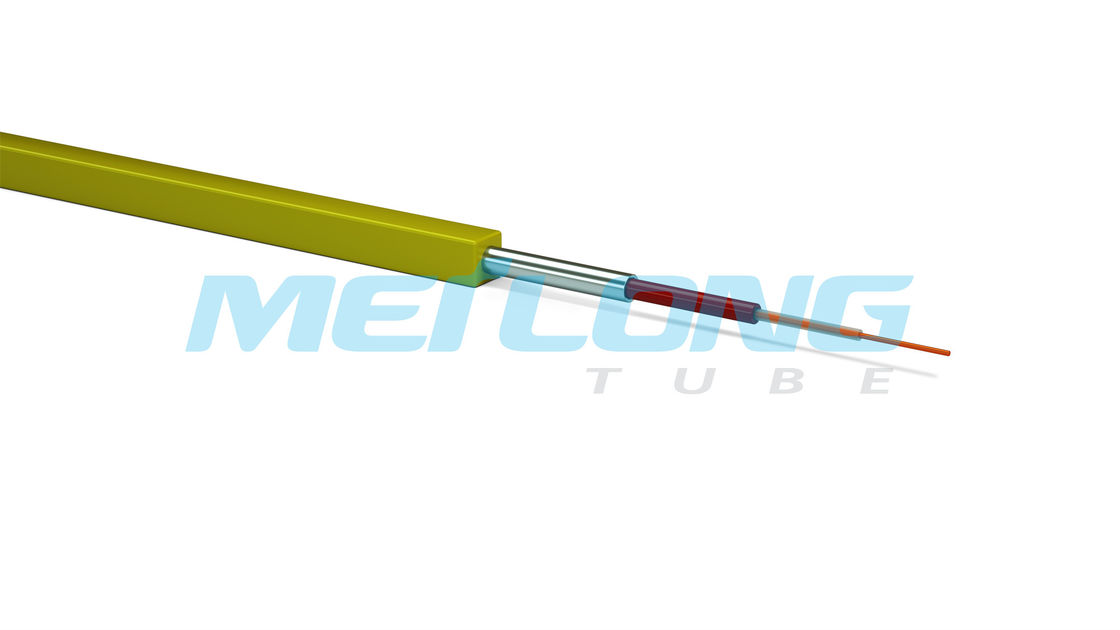

캡슐화된 케이블 (TEC을) 관을 달기
TEC은 하향식 환경에서의 압력과 부식 효과에게서 전기적이고 광학 구성 요소를 보호하기 위해 용접된 스테인레스 강과 니켈 합금 배관을 사용합니다. 중합 캡슐화는 추가적 보호구를 제공합니다.
구리 중에서 광범위한 선택과 마이롱 강관으로부터의 파이버 성분은 산업의 가장 세련된 계장 케이블의 생산을 허락합니다. 2015년에 석유와 가스 산업을 위한 첫번째 소개하는 TEC 이후로, 마이롱 튜브는 계속해서 하향식 계측기의 새로운 세대와 점점 뜨겁고 더 깊은 유정을 위한 도구 동안 이 제품을 향상시키고 최적화했습니다.
TEC 구성은 꼬아 잇기 없는 맞춘 길이의 성분의 거의 무한한 조합으로 이용 가능합니다.
표준 캡슐화 사이즈 (11 밀리미터 Ｘ 11 밀리미터 스퀘어)은 요구조건을 거의 좀 하향식 만날 수 있습니다.
전기적이고 광학 구성 요소의 다양한 결합이 하향식 특성과 일치하기 위해 이용 가능한 복합 케블 이용은 필요합니다.

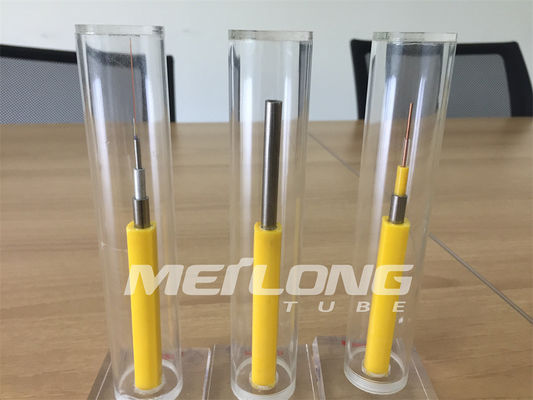

전형적 구조
18 AWG 단일 전도체 인콜로이 825 강관 스퀘어는 요약했습니다
|
|
A) 18 AWG (7 Ｘ 0.39 밀리미터) 주석 도금 구리 명목상인 (1.16 밀리미터)에 검안의 0.046
B) FEP 단열재 명목상인 (2.49 밀리미터)에 검안의 0.098
C) 빨간 폴리프로필렌 충전기 명목상인 (4.57 밀리미터)에 검안의 0.180
D) 825 튜브를 합금하세요 명목상인 (0.89 밀리미터)에 벽 두께 0.035 명목상인 (6.35 밀리미터)에 검안의 0.250
E) 노란 평방 프로파일 폴리프로필렌 (11 밀리미터에서) 0.433은 일치합니다
|
5 AWG 단일 전도체 녹슬지 않는 316L 관은 요약했습니다
|
|
A) 5 AWG (단일 전도체) 구리 명목상인 (4.6 밀리미터)에 검안의 0.181
B) PFA 단열재 명목상인 (5.8 밀리미터)에 검안의 0.228
C) PFA 단열재 명목상인 (7.0 밀리미터)에 검안의 0.276
D) 스테인레스 강 316 강관 명목상인 (0.89 밀리미터)에 벽 두께 0.035 명목상인 (9.53 밀리미터)에 검안의 0.375
|
배관 선택
TEC은 압력, 온도와 유정 유체의 부식성질과 같은 우물 상태를 기반으로 선택됩니다. 배관은 애플리케이션에 적합한 불순물로 구성됩니다. 그것은 그리고 나서 경도로 용접되고 시험되고 최종 치수에 끌어당겨진 경향을 소용돌이칩니다. 완전 검사 데이터는 모든 튜브가 가능합니다.
- 스테인레스 강 316L
- 2205를 이중화합니다
- 슈퍼 이중 통신 2507
- 인콜로이 825
불순물 TEC, 냉기를 위한 기계적 특성은 일했습니다
| 지름 | 벽 두께 |
스테인레스 316L 최소 붕괴 |
인콜로이 825 최소 붕괴 |
최소 굴곡 Radius* |
| 인치 | 인치 | psi | psi | 인치 |
| 0.125 (1/8) | 0.022 | 23,882 | 25,209 | 0.75 |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 |
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
120,000 psi의 최소 산출 강도를 기반으로 하는 계산.
TEC 배관이 인 모두는 용접되고 끌어내지는 것으로 특대화했습니다.
배관은 맞춘 채 부품번호, 일연번호, 연속하는 길이와 구매주문번호를 포함하는 다양한 데이터로 출력됩니다.
나타낸 *The 굴곡 반경은 종결에 있는 파이널 트래이닝 뒤에 정 상태에 있습니다. 모든 굽힘은 굴곡 반경이 획일적이라는 것을 보증하기 위해 배관 밴더를 사용하여 수행되어야 합니다. 웰의 안으로 혹은 밖으로 전개되는 동안, 최소 벤딩 범위는 최대한 커야 합니다.
전기 부품
| TEC 방식 | TEC 100 | TEC 150 | TEC 175 | TEC 200 | TEC 250 |
| 온도 범위 | -10 내지 100' Ｃ | -10 내지 150' Ｃ | -100 내지 175' Ｃ | -100 내지 200' Ｃ | -100 내지 250' Ｃ |
| 충전기 | PP | PP | FEP | FEP | PFA |
| 단열재 | PP | FEP | FEP | FEP | PFA |
20' Ｃ (68 'Ｆ)에 있는 최대 전기적 도체 저항
| 관리인 |
관리인 검안의. |
관리인 검안의. |
단단한 나동선 | 7 가닥 나동선 | ||
| AWG | 인치 | 밀리미터 | 오옴 / KFT (전투기구매및생산계획) | 오옴 / Ｍ | 오옴 / KFT (전투기구매및생산계획) | 오옴 / Ｍ |
| 18 | 0.0403 | 1.02 | 6.52 | 21.4 | 6.66 | 21.8 |
| 17 | 0.0453 | 1.15 | 5.15 | 16.9 | 5.27 | 17.3 |
| 16 | 0.0508 | 1.29 | 4.10 | 13.5 | 4.18 | 13.7 |
| 15 | 0.0571 | 1.45 | 3.24 | 10.6 | 3.31 | 10.9 |
| 14 | 0.0641 | 1.63 | 2.57 | 8.45 | 2.62 | 8.62 |
| 13 | 0.0720 | 1.83 | 2.04 | 6.69 | 2.08 | 6.82 |
| 12 | 0.0808 | 2.05 | 1.62 | 5.31 | 1.65 | 5.43 |
| 11 | 0.0907 | 2.30 | 1.29 | 4.22 | 1.32 | 4.30 |
| 10 | 0.102 | 2.59 | 1.019 | 3.34 | 1.039 | 3.41 |
| 9 | 0.114 | 2.90 | 0.808 | 2.65 | 0.825 | 2.71 |
| 8 | 0.128 | 3.25 | 0.641 | 2.10 | 0.654 | 2.14 |
