제품 상세 정보:
|
| 불순물: | 인콜로이 825, UNS N08825 | 서피스: | 깨끗하고 밝은 |
|---|---|---|---|
| 상태: | 어닐링됩니다 | 특성: | 강화한 장력이고 항복 강도 |
| 특징: | 고압 배관 | 애플리케이션: | 석유와 가스 정에서 하향 구멍 화학 주입 |
| 표준: | ASTM B704 | 사이즈: | 단단한 치수 허용차 |
| 적용 규격: | 미국 부식 기술자 협회 규격 MR0175 / ISO15156 | 테스트: | 100% 길이는 수력인 시험됩니다 |
| 강조하다: | 1.24 밀리미터 지열 배관,0.049in 지열 배관,모세관 코일 튜빙 UNS N08825 |
||

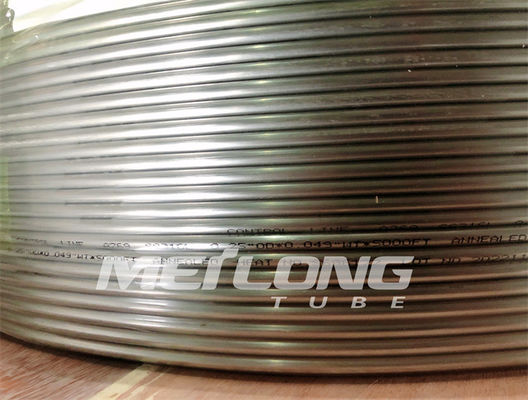

궤도 웰드들 없는 3 / 8 OD Ｘ 0.049 WT 지열 배관 화학 주입 라인
마이롱 튜브는 석유와 가스 분야에 제품의 전 영역을 공급하고 그것이 우리의 가장 중요한 시장 중 하나입니다. 당신은 우리의 고성능 모세관 라인 관이 성공적으로 일부에 사용했다는 것을 알 것이고의 가장 공격적인 해저이고 석유, 가스와 지열 에너지 산업을 위한 엄격한 품질 요구 사항을 충족시키는 것에 우리의 실적의 덕택으로 하향식 조건을 붙입니다.
개선 기술은 석유와 가스 산지가 이용될 수 있는 방법의 더 레인지를 확장시켰고 점점 프로젝트가 스테인레스 강 제어 라인과 화학적 인젝션 라인의 긴, 연속적인 길이의 사용을 요구합니다. 이것들은 유압 제어, 계측기, 화학 주입, 생명줄과 유선 통제를 포함하는 다양한 적용에 사용됩니다. 그리고 더 , 우리의 고객들을 위해 운영비와 개선된 복구 방법을 줄이는 이러한 적용에 관한 한 마이롱 강관 공급 제품.
관모양 제어 라인과 인젝션 라인 기술의 발전의 덕택으로, 둘다 고정되고 떠있는 중심 플랫폼을 위해, 하향식 밸브와 화학적 주입 시스템과 리모컨과 위성 가스정을 연결하도록 지금 값이 싸고 쉽습니다. 우리는 스테인레스 강과 니켈 합금에서 제어 라인에 대해 코일 튜빙을 제공합니다.
지열 배관의 자질을 위한 테스트 능력
우리는 대단히 유자격 전문가들 로 이루어진 조사단에 의해 수행된 혹독한 조사와 테스팅 프로세스를 통하여 제품 품질을 모니터링합니다. 마이롱 튜브 부재들의 광범위한 교육과 경험은 다음을 포함합니다 :
|
화학 제품 부식 차원적입니다 에디 전류 신장 |
플레어 평평해지세요 결정립 크기 견고성 정수입니다 |
야금술입니다 포지티브 소재 식별 (PMI) 조도 장력입니다 생산량 |
화학적 인젝션 라인 지열 배관의 특징
가까운 치수 허용차
상당히 개선된 기계적인 특성
뛰어난 표면 마무리
내면의 높은 결백
통제된 원추형, 원형
전형적 인젝션 라인 지열 배관 크기
제어 라인의 외부 직경은 주로 1/4 " (6.35mm) 입니다.
벽 두께 : 0.035 (0.89mm), 0.049 (1.24mm), 0.065 " (1.65mm)
제어 라인 배관은 400 피트 (122 미터)에서 32,808 피트 (10,000 미터)까지 길이에 이용할 수 있습니다. 어떤 오비탈리 버트 접합들.
다른 규격 (1/8 내지 3/4)는 청구하는 대로 이용 가능합니다.
| 제국 사이즈 | 메트릭 사이즈 | ||
|
OD 인치 |
WT 인치 |
OD 밀리미터 |
WT 밀리미터 |
| 1/8 (0.125) | 0.028 | 3.18 | 0.71 |
| 0.035 | 3.18 | 0.89 | |
| 3/16 (0.188) | 0.028 | 4.76 | 0.71 |
| 0.035 | 4.76 | 0.89 | |
| 0.049 | 4.76 | 1.24 | |
| 1/4 (0.250) | 0.035 | 6.35 | 0.89 |
| 0.049 | 6.35 | 1.24 | |
| 0.065 | 6.35 | 1.65 | |
| 0.083 | 6.35 | 2.11 | |
| 3/8 (0.375) | 0.035 | 9.53 | 0.89 |
| 0.049 | 9.53 | 1.24 | |
| 0.065 | 9.53 | 1.65 | |
| 0.083 | 9.53 | 2.11 | |
| 1/2 (0.500) | 0.035 | 12.7 | 0.89 |
| 0.049 | 12.7 | 1.24 | |
| 0.065 | 12.7 | 1.65 | |
| 0.083 | 12.7 | 2.11 | |
인콜로이 825의 화학조성
| 니켈 | 크롬 | 철 | 몰리브덴 | 탄소 | 망간 | 실리콘 | 유황 | 알루미늄 | 티타늄 | 구리 |
| % | % | % | % | % | % | % | % | % | % | % |
| 분. | 최대. | 최대. | 최대. | 최대. | 최대. | |||||
| 38.0-46.0 | 19.5-23.5 | 22.0 | 2.5-3.5 | 0.05 | 1.0 | 0.5 | 0.03 | 0.2 | 0.6-1.2 | 1.5-3.0 |
표준 유사
| 등급 | 어떤 UNS | 유럽 표준 | |
| 부정 | 이름 | ||
| 불순물 | ASTM / ASME | EN10216-5 | EN10216-5 |
| 825 | N08825 | 2.4858 | NiCr21Mo |
인콜로이 825 지열 배관 인젝션 라인에 대한 치수 허용차
|
ASTM B704 / ASME SB704, 인콜로이 825, UNS N08825 ASTM B751 / ASME SB751 |
||
| 사이즈 OD | 허용한도 OD | 허용한도 WT |
|
1/8"≤OD<5> 5/8≤OD≤1 " (15.88≤OD≤25.4 밀리미터) |
±0.004 " (±0.10 밀리미터) ±0.0075 " (±0.19 밀리미터) |
±12.5% ±12.5% |
마이롱 표준
| 사이즈 OD | 허용한도 OD | 허용한도 WT |
|
1/8"≤OD<5> 5/8≤OD≤1 " (15.88≤OD≤25.4 밀리미터) |
±0.004 " (±0.10 밀리미터) ±0.004 " (±0.10 밀리미터) |
±10% ±8% |
미터 (킬로그램) 당 인젝션 라인 지열 배관 체중
인콜로이 825 (UNS N08825)
| 검안의. | W.T. | |||||
| 일부 | 소수 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0446 | 0.0517 | - | - | - |
| 1/4 | 0.250 | 0.1022 | 0.1237 | 0.1916 | 0.1977 | 0.2277 |
| 3/8 | 0.375 | 0.1596 | 0.1955 | 0.2624 | 0.3311 | 0.3983 |
| 1/2 | 0.500 | 0.2172 | 0.2674 | 0.3631 | 0.4646 | 0.5688 |
| 5/8 | 0.625 | 0.2748 | 0.3394 | 0.4638 | 0.5982 | 0.7392 |
| 3/4 | 0.750 | 0.3322 | 0.4112 | 0.5644 | 0.7317 | 0.9096 |
지열 배관 인젝션 라인 특성
균열 용접되 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다
궤도 공동 웰드들 없는 연속적인 길이
| 불순물 | UNS | 검안의. | W.T. | 동작 압력 | 폭발 압력 | 붕괴 압력 | 시험압력 | |
| 인치 | 인치 | 인치 | psi | psi | psi | psi | ||
| 인콜로이 825 | N08825 | 1/8 | 0.125 | 0.028 | 12,389 | 45,914 | 11,266 | 14,500 |
| 인콜로이 825 | N08825 | 1/8 | 0.125 | 0.035 | 15,486 | 57,392 | 14,083 | 17,400 |
| 인콜로이 825 | N08825 | 1/4 | 0.250 | 0.035 | 7,281 | 26,992 | 8,427 | 8,700 |
| 인콜로이 825 | N08825 | 1/4 | 0.250 | 0.049 | 10,518 | 38,957 | 10,979 | 11,600 |
| 인콜로이 825 | N08825 | 1/4 | 0.250 | 0.065 | 14,335 | 53,127 | 13,445 | 16,675 |
| 인콜로이 825 | N08825 | 3/8 | 0.375 | 0.035 | 4,683 | 17,347 | 5,918 | 5,075 |
| 인콜로이 825 | N08825 | 3/8 | 0.375 | 0.049 | 6,720 | 24,903 | 7,919 | 7,250 |
| 인콜로이 825 | N08825 | 3/8 | 0.375 | 0.065 | 9,214 | 34,142 | 10,022 | 10,150 |
| 인콜로이 825 | N08825 | 3/8 | 0.375 | 0.083 | 12,018 | 44,526 | 12,174 | 13,775 |
| 인콜로이 825 | N08825 | 1/2 | 0.500 | 0.049 | 4,912 | 18,173 | 6,164 | 5,800 |
| 인콜로이 825 | N08825 | 1/2 | 0.500 | 0.065 | 6,701 | 24,831 | 7,905 | 7,250 |
| 인콜로이 825 | N08825 | 1/2 | 0.500 | 0.083 | 8,740 | 32,382 | 9,736 | 10,150 |
| 인콜로이 825 | N08825 | 5/8 | 0.625 | 0.049 | 3,930 | 14,538 | 4,931 | 4,350 |
| 인콜로이 825 | N08825 | 5/8 | 0.625 | 0.065 | 5,361 | 19,865 | 6,324 | 5,800 |
| 인콜로이 825 | N08825 | 5/8 | 0.625 | 0.083 | 6,846 | 25,367 | 8,076 | 7,975 |
| 인콜로이 825 | N08825 | 3/4 | 0.750 | 0.049 | 3,273 | 12,110 | 4,108 | 3,625 |
| 인콜로이 825 | N08825 | 3/4 | 0.750 | 0.065 | 4,466 | 16,547 | 5,268 | 5,075 |
| 인콜로이 825 | N08825 | 3/4 | 0.750 | 0.083 | 5,703 | 21,131 | 6,727 | 6,525 |
최소 벽 두께와 최소 장력 강도를 기반으로 하는 이론적 폭발 압력
최소 벽 두께와 최소 산출 강도를 기반으로 하는 이론적 붕괴 압력
100' Ｆ (38' Ｃ), 중립적이고 정 상태에 평가되는 압력
주입 라인 공정과 포장
이음새가 없습니다 : 관통했고 재작성되고 단련됩니다 (다중 패스 순환 처리)
다음을 용접했습니다 경도로 용접되었고 (술래잡기 또는 레이저 빔에 의해) 재작성되고 단련됩니다 (다중 패스 순환 처리)

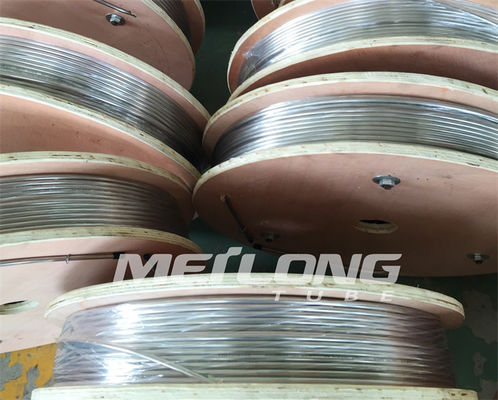

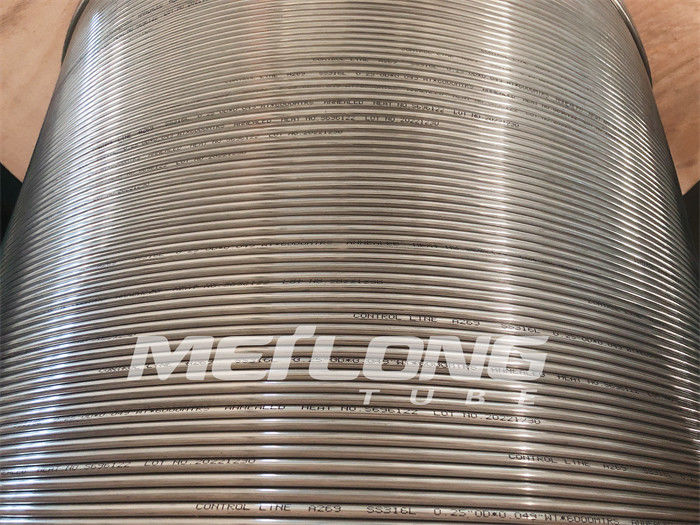

포장되는 것 : 배관은 금속 / 나무로 된 드럼 또는 스풀에 똘똘 감긴 수준 부상입니다.
모든 드럼 또는 스풀은 쉬운 기호 논리학 작동을 위한 나무 상자에서 싸여집니다.
