제품 상세 정보:
|
| 불순물: | TP316L, UNS S31603 | 서피스: | 깨끗하고 밝은 |
|---|---|---|---|
| 상태: | 어닐링됩니다 | 특성: | 강화한 장력이고 생산량 |
| 특징: | 고압 배관 | 애플리케이션: | 석유와 가스 정의 하향 구멍 유압 제어 |
| 표준: | ASTM A269 | 사이즈: | 단단한 치수 허용차 |
| 적용 규격: | 미국 부식 기술자 협회 규격 MR0175 / ISO15156 | 테스트: | 100% 길이는 수력인 시험됩니다 |
| 강조하다: | 316L 녹슬지 않는 강철 소용돌이 배선,ISO15156 녹슬지 않는 강철 소용돌이 배선,캡슐화된 제어 라인 UNS S31603 |
||
3 / 8 OD Ｘ 0.065 WT와 스테인레스 강 316L 화학 주입 라인 모세관 튜빙
석유와 가스 산업의 업스트림 공정의 주요 과제 중 하나는 왁스, 크기 조정과 아스팔탄 저장고에 대해 송유관과 공정 설비를 보호하는 것입니다. 흐름 보험에 연관된 엔지니어링분야는 파이프라인 또는 공정 설비 봉쇄로 인해 생산의 손실을 감소시키거나 방지하는 요구를 그린 데 본질적인 부분을 합니다. 마이롱 관내로부터의 코일 튜빙은 생명줄에 적용되고 화학적 주입 시스템이 최적화 흐름 보증에 화학 저장과 전달에서 효과적인 역할을 합니다.
우리의 배관은 특별히 석유와 가스 추출의 산업에서 해저 조건에서 사용될 완전성과 품질로 묘사됩니다.
마이롱 튜브는 다양한 상류 원유와 가스와 지열 적용을 위한 부식 저항 합금 유압 제어 라인 배관 제품을 생산합니다. 마이롱 강관은 이중 통신, 니켈 합금과 스테인레스강 그레이드에서 산업과 고객-특정 요구까지 코일 튜빙을 생산하는 것의 광범위한 경험을 가집니다.
애플리케이션
생성된 유체 흐름을 보장하고 플러깅과 부식에게서 생산 기반 구조를 보호하기 위해, 당신은 생산 화학처리를 위한 믿을 만한 인젝션 라인을 필요로 합니다. 마이롱 튜브로부터의 화학적 인젝션 라인은 둘다 하향식과 표면에 당신의 생산 장치와 라인의 효율을 향상시키는 것을 돕습니다.
인젝션 라인 모세관 튜빙의 중요성
각각 배관 코일은 궤도 웰드들 없이 완전연속인 길이입니다.
각각 배관 코일은 정수인 채 최소 11,600 psi에 시험합니다.
시험은 제 3자 사찰들 (SGS, BV, DNV)에 의해 사이트에 목격될 수 있습니다.
추가시험은 와류 시험,, 장력이어 생산량을 과시하, 신장을 평평하게 한 화학, 소재 품질을 위한 견고성입니다.
인젝션 라인을 위한 진공 풀림
마이롱 튜브는 제어 라인과 화학적 인젝션 라인의 내면과 외면의 청결을 보장하기 위해 제작 동안 특별한 주의를 잡습니다. 진공 풀림은 금속 산화물의 휘발성과 어떠한 나머지 탈지 용매 또는 인발용 윤활제의 이동을 보장합니다. 진공 풀림 우리의 불순물 배관이 우수한 기계적인 특성과 더불어 밝은 미용학적으로 흥미를 끄는 표면을 보장합니다.
화학적 인젝션 라인 모세관 튜빙을 위한 불순물
| 불순물 배관 |
수력입니다 제어 |
화학 제품 주입 |
염화물 부식 홈 형성 / 내간극 부식성 |
H2S / 이산화탄소 저항 |
염화물 응력 부식 균열 (SCC) 저항 | UNS / ASTM 상술 |
|
녹슬지 않는 316L - 170 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | S31603 / A269 | |||
|
이중 통신 2205 - 485 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | S32205 / A789 |
|
이중 통신 2507 - 550 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | S32750 / A789 |
|
인콜로이 825 - 240 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | N08825 / B704 |
|
인코넬 625 - 414 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | N06625 / B704 |
모세관 튜빙 특징
가까운 치수 허용차
상당히 개선된 기계적인 특성
뛰어난 표면 마무리
내면의 높은 결백
통제된 원추형, 원형
품질 보증을 위한 테스트
|
에디 전류 조도 정수입니다 단위 분석 결정립 크기 로크웰 경도 |
항복 강도 인장 강도 신장 견고성 포지티브 소재 식별 (PMI) 내식성 시험 |
화학적 인젝션 라인 모세관 튜빙을 위한 TP316L
| 탄소 | 망간 | 인 | 유황 | 실리콘 | 니켈 | 크롬 | 몰리브덴 |
| % | % | % | % | % | % | % | % |
| 최대. | 최대. | 최대. | 최대. | 최대. | |||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
TP316L은 몰리브덴과 낮은 탄소 함유량과 오스테니틱 크롬 니켈 스테인레스강입니다.
하향 구멍 적용에 적합한 부식 저항성
고농도와 적당한 온도에 있는 유기산제
적당한 농도와 온도에, 무기산, 예를 들면 인이고 황산. 강철은 또한 저온에 있는 상기의 농도 90%의 황산에서 사용될 수 있습니다.
염용액, 예를 들면 설페이트, 황화물과 아황산염
오스테나이트강은 응력 부식 균열에 영향받기 쉽습니다. 철강이 인장 응력을 받고, 동시에 어떤 솔루션, 특히 그 함유하는 염화와 접촉하게 되면 이것은 약 60' Ｃ (140' Ｆ)이상 온도에서 발생할 수 있습니다. 그와 같은 서비스 상태는 그러므로 회피되어야 합니다. 그리고 나서 형성되는 응축물이 양쪽 응력 부식 균열과 부식 홈 형성으로 이어지는 조건을 개발할 수 있는 것처럼, 공장이 닫힌다는 조건은 또한 고려하여야만 합니다.
TP316L은 종류 TP316의 강철 보다 결정립계 부식에 낮은 탄소 함유량과 그러므로 더 좋은 저항을 갖.
미터 (킬로그램) 당 불순물 배관 체중
ASTM TP316L (UNS S31603)
| 검안의. | W.T. | |||||
| 일부 | 소수 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0442 | 0.0512 | - | - | - |
| 1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
| 3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
| 1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
| 5/8 | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
| 3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
배관 절차와 포장
심레스스-은 관통했고 재작성되고 단련됩니다 (다중 패스 순환 처리)
월드드-은 경도로 용접되었고 재작성되고 단련됩니다 (다중 패스 순환 처리)

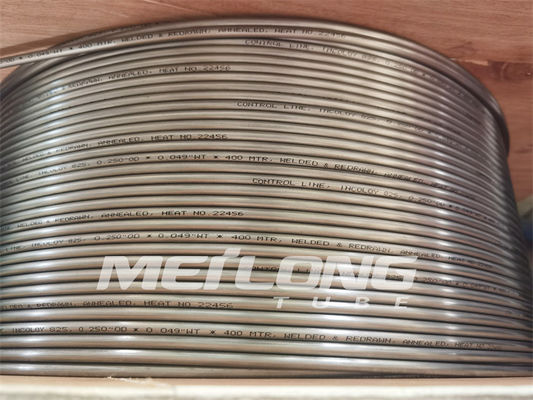

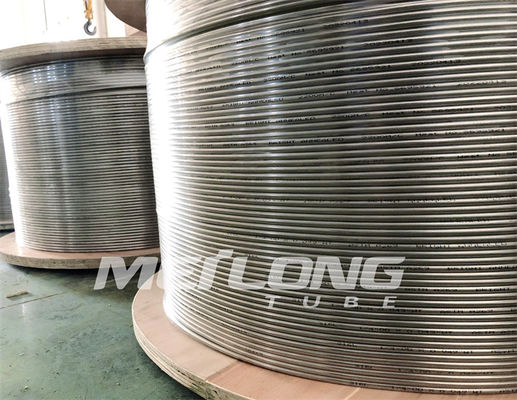

포장 배관은 금속 / 나무로 된 드럼 또는 스풀에 똘똘 감긴 같은 수준 부상입니다.
모든 드럼 또는 스풀은 쉬운 기호 논리학 작동을 위한 나무 상자에서 싸여집니다.
불순물 모세관 튜빙 특성
균열 용접되 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다
궤도 공동 웰드들 없는 연속적인 길이
| 불순물 | UNS | 검안의. | W.T. | 동작 압력 | 폭발 압력 | 붕괴 압력 | 시험압력 | |
| 인치 | 인치 | 인치 | psi | psi | psi | psi | ||
| 스테인레스 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
| 스테인레스 316L | S31603 | 1/8 | 0.125 | 0.035 | 12,640 | 52,042 | 11,056 | 15,225 |
| 스테인레스 316L | S31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7,250 |
| 스테인레스 316L | S31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8,632 | 10,150 |
| 스테인레스 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.049 | 5,483 | 22,575 | 6,222 | 6,525 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | 8,700 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
| 스테인레스 316L | S31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
| 스테인레스 316L | S31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
| 스테인레스 316L | S31603 | 1/2 | 0.500 | 0.083 | 7,133 | 29,364 | 7,648 | 8,700 |
| 스테인레스 316L | S31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
| 스테인레스 316L | S31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
| 스테인레스 316L | S31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| 스테인레스 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
| 스테인레스 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
| 스테인레스 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 | 5,800 |
* 최소 벽 두께와 최소 장력 강도를 기반으로 하는 이론적 폭발 압력
* 최소 벽 두께와 최소 산출 강도를 기반으로 하는 이론적 붕괴 압력
* 100' Ｆ (38' Ｃ), 중립적이고 정 상태에 있는 정력 압력
