제품 상세 정보:
|
| 불순물: | UNS S32205, 두 부분으로 된 2205 | 서피스: | 깨끗하고 밝은 |
|---|---|---|---|
| 상태: | 어닐링됩니다 | 특성: | 강화한 장력이고 생산량 |
| 특징: | 고압 배관 | 애플리케이션: | 석유와 가스 정의 하향 구멍 유압 제어 |
| 표준: | ASTM A789 | 사이즈: | 단단한 치수 허용차 |
| 캡슐화: | TPV | 테스트: | 100% 길이는 수력인 시험됩니다 |
| 강조하다: | 2205 캡슐화된 제어 라인을 이중화하세요,캡슐화된 제어 라인 0.5in,0.065in을 관을 다는 스테인레스 코일 |
||

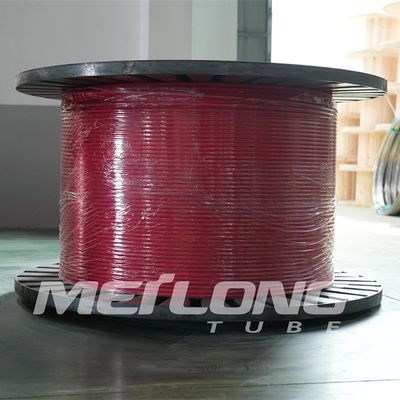

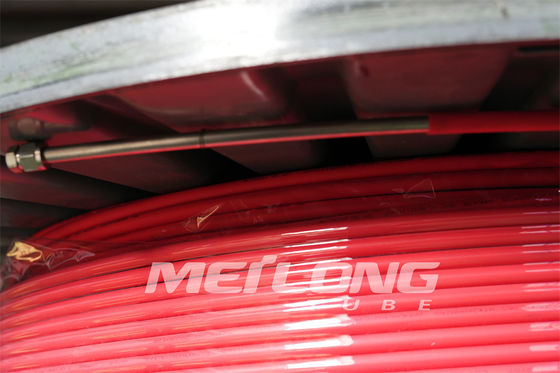

2205 모세관 산토프렌 TPV 캡슐화된 제어 라인 1 / 2 OD Ｘ 0.065 WT를 이중화하세요
용접된 또한 마이롱 튜브 제조 또는 표면하 적용을 위한 이음새가 없는 수압 조정 라인. 벽 두께와 다양한 일하는 정력 압력을 변경하면서, 수압 조정 라인은 주로 5가지 물질에 이용할 수 있습니다. 라인은 정확한 길이 요구사항에 스풀에 공급됩니다. 요청하는 대로, 그것은 수력으로 시험되고, 질소 가스 또는 청정 오일 액체에 의해서 세척되고 선적 전에 양쪽 끝에 밀봉된 압력입니다.
용접된 수압 조정 라인은 ASTM 상술에 끌어당겨진 부유 플러그이고, 어떠한 길이에도 이용할 수 있습니다. 수압 조정 라인을 위한 소재 유형은 달콤하고 적당히 부식성이 환경에 적합한 스테인레스 강 TP316L을 포함합니다, 듀플렉스 스테인리스강 2205, 슈퍼 듀플렉스 스테인리스강 2507, 니켈 합금 인콜로이 825와 인코넬 625가 심하게 부식성 환경에 적합하고 높은 동작 압력과 온도입니다. 제어 시스템 유체는 제어 라인의 환경과 작동 온도와 호환 가능하여야 합니다.
설치 동안 추가적 분쇄와 마모 저항력을 제공하기 위해, 요구된 곳에서, 제어 라인 캡슐화는 또한 이용 가능합니다. 캡슐화 재료는 유정 유체와 온도범위 과의 호환성을위해 일치되어야 합니다.
수압 조정 라인, 한 줄 캡슐화, 이중 라인 캡슐화 (플랫팩), 3중 라인 캡슐화 (플랫팩)과 같은 하향식 성분의 캡슐화는 다운홀 어플리케이션에서 보편적이게 되었습니다. 플라스틱의 오버레잉은 성공적인 완성을 보증하기 위해 돕는 여러 혜택을 제공합니다.
캡슐화는 라인이 홀에서 이어지는 동안 긁히고, 손상되고, 아마 압도되지 못하게 하기 위해 보호층을 제공합니다.
여러 부품 (플랫팩)의 캡슐화는 다수 단일의 부품을 배치할 필요가 있는 장비와 인력을 감소시키는 것을 도울 통합을 제공합니다. 대부분의 경우에, 장비 공간이 제한될 수 있는 것처럼 플랫팩은 명령입니다.
캡슐화는 메탈 투 메탈 접촉을 막습니다.
캡슐화는 모래 얼굴을 가로질러 또는 아마 가스의 높은 비율과 접해서 있을 수 있는 라인과 같은 구멍에 있는 동안 보호를 기본적인 성분에게 제공할 수 있습니다.
TPV 캡슐화된 제어 라인을 위한 궤도 웰드들이 없습니다
적용의 길이에 의존하는 수압 조정 라인은 원료를 받습니다. 궤도 웰드들은 추공 완성으로서 우리의 산업을 안에 불필요하게 되었고 종종 공장 제조하는 코일의 표준 산출률보다 더 큽니다. 우리의 균열 용접 배관 생산은 텅스텐 불활성 가스 (술래잡기) 용접기와 레이져 용접기를 사용합니다. 이 절차는 반복할 수 있는 고품질 웰드를 수행하기 위해 운영자에게 도구를 줍니다. 콜드-드로잉 기계와 함께, 우리의 현재 장비는 우리가 1/8 - 1의 OD 크기 범위와 0.028 -0.095의 벽 두께를 생산할 수 있게 허락합니다. 배관 제품을 위한 보통합금은 316L, 2205, 2507, 825, 625와 모넬 400입니다.
NDT
우리는 자사 제품의 완전성을 유효하게 하기 위해 다양한 검사를 수행합니다.
와류 시험
압력 테스팅
액체 - 다른 사양 배관을 위한 다양한 역량.
표준과 승인
제어 라인은 각각 특정 재료를 위해 적용 가능한 ASTM 규격에 따라 제조됩니다.
튜브는 분출시키고, 충전되고, 고객 요구 사항마다 그리고 적절한 NAS / SAE규격에 필터링되는 것으로 공급될 수 있습니다.
설계 & 건설
- 한 줄을 위한 캡슐화
- 캡슐화 프로필이 고객 애플리케이션에게 어울립니다
- 관습 판독 불능 지시 기구
- 모든 범위의 적용물
듀플렉스 스테인리스강 제어 라인에 쓸 캡슐화 재료
| MSCL 이름 | 산업명 | 온도 범위 | 마모 저항력 | 소금물에 대한 저항 | 탄화수소에 대한 저항 |
| 나일론 11 | 릴산 11, 나일론 11, 폴리아미드 | - 135oС에 대한 60oС | 5 | 3 | 5 |
| 폴리프로필렌 | 폴리올레핀 | - 150oС에 대한 25oС | 3 | 5 | 3 |
| TPE, TPR, TPV | 산토프렌 | - 135oС에 대한 30oС | 3 | 5 | 3 |
| PVDF | 솔리프, 키나르 | - 150oС에 대한 30oС | 4 | 4 | 5 |
| ECTFE | 할라르 | - 150oС에 대한 75oС | 5 | 5 | 5 |
| ETFE | 테프젤 | - 150oС에 대한 100oС | 5 | 5 | 5 |
| FEP | 테플론 | - 150oС에 대한 110oС | 3 | 5 | 5 |
| MFA / PFA | 테플론 | - 250oС에 대한 110oС | 3 | 5 | 5 |
5 = 우수한 1 = 푸어
캡슐화된 제어 라인의 특징
하향식 라인의 보호를 극대화하세요
설치 동안 붕괴 저항을 증가시키세요
찰과상과 핀칭에 대해 제어 라인을 보호하세요
제어 라인의 장기 응력 부식 실패를 제거하세요
클램핑 프로필을 향상시키세요
달리고 부가 보호 용이하도록 한 개이거나 다수 캡슐화
안쪽 캡슐화를 관을 다는 제어 라인을 위한 이용 가능한 불순물 등급
| 불순물 배관 |
수력입니다 제어 |
화학 제품 주입 |
염화물 부식 홈 형성 / 내간극 부식성 |
H2S / 이산화탄소 저항 |
염화물 응력 부식 균열 (SCC) 저항 | UNS / ASTM 상술 |
|
녹슬지 않는 316L - 170 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | S31603 / A269 | |||
|
이중 통신 2205 - 485 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | S32205 / A789 |
|
이중 통신 2507 - 550 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | S32750 / A789 |
|
인콜로이 825 - 240 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | N08825 / B704 |
|
인코넬 625 - 414 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | N06625 / B704 |

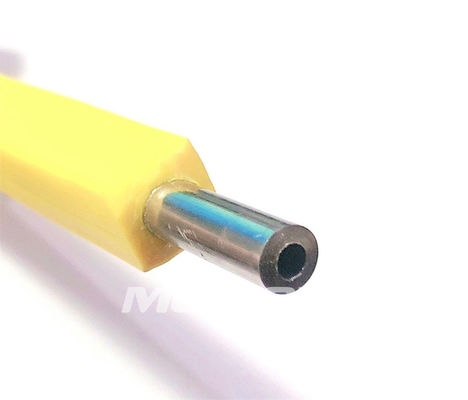

표준 캡슐화 프로필
| 라운드, 한 줄 | 항목 | 표준 차원 |
 |
1/8 " OD 라인 | 0.250 " (6.35 밀리미터) Dia. |
| 1/4 " OD 라인 | 0.433 " (11.0 밀리미터) Dia. | |
| 3/8 " OD 라인 | 0.535 " (13.6 밀리미터) Dia. | |
| 1/2 " OD 라인 | 0.660 " (16.8 밀리미터) Dia. |
| 케케묵은, 한 줄 | 항목 | 표준 차원 |
|
1/8 " OD 라인 | 0.250 Ｘ 0.250 (6.35 밀리미터 Ｘ 6.35 밀리미터) |
| 1/4 " OD 라인 | 0.433 Ｘ 0.433 (11.0 밀리미터 Ｘ 11.0 밀리미터) | |
| 3/8 " OD 라인 | 0.535 Ｘ 0.535 (13.6 밀리미터 Ｘ 13.6 밀리미터) | |
| 1/2 " OD 라인 | 0.660 Ｘ 0.660 (16.8 밀리미터 Ｘ 16.8 밀리미터) |
| 직사각형, 2개 라인 | 항목 | 표준 차원 |
|
1/4 " OD 라인 |
폭 : 0.710 " (18.0 밀리미터) 높이 : 0.410 " (10.4 밀리미터) |
| 직사각형, 3개 라인 | 항목 | 표준 차원 |
|
1/4 " OD 라인 |
폭 : 0.990 " (25.1 밀리미터) 높이 : 0.410 " (10.4 밀리미터) |
두 부분으로 된 스테인레스 강 2205 라인 배관 특성 통제
균열 용접되 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다
궤도 공동 웰드들 없는 연속적인 길이
| 불순물 | UNS | 검안의. | W.T. | 동작 압력 | 폭발 압력 | 붕괴 압력 | 시험압력 | |
| 인치 | 인치 | 인치 | Psi | psi | psi | psi | ||
| 이중 통신 2205 | S32205 | 1/8 | 0.125 | 0.028 | 15,544 | 41,704 | 15,544 | 17,400 |
| 이중 통신 2205 | S32205 | 1/8 | 0.125 | 0.035 | 19,430 | 52,130 | 19,430 | 21,025 |
| 이중 통신 2205 | S32205 | 1/4 | 0.250 | 0.035 | 9,715 | 26,065 | 9,715 | 10,875 |
| 이중 통신 2205 | S32205 | 1/4 | 0.250 | 0.049 | 13,631 | 31,784 | 12,821 | 14,500 |
| 이중 통신 2205 | S32205 | 1/4 | 0.250 | 0.065 | 18,076 | 40,182 | 15,824 | 19,575 |
| 이중 통신 2205 | S32205 | 3/8 | 0.375 | 0.035 | 6,492 | 22,226 | 6,786 | 7,250 |
| 이중 통신 2205 | S32205 | 3/8 | 0.375 | 0.049 | 9,082 | 25,230 | 9,156 | 10,150 |
| 이중 통신 2205 | S32205 | 3/8 | 0.375 | 0.065 | 12,056 | 29,302 | 11,629 | 13,050 |
| 이중 통신 2205 | S32205 | 3/8 | 0.375 | 0.083 | 15,382 | 34,858 | 14,087 | 16,675 |
| 이중 통신 2205 | S32205 | 1/2 | 0.500 | 0.049 | 6,815 | 22,574 | 7,095 | 7,250 |
| 이중 통신 2205 | S32205 | 1/2 | 0.500 | 0.065 | 9,038 | 25,172 | 9,126 | 10,150 |
| 이중 통신 2205 | S32205 | 1/2 | 0.500 | 0.083 | 11,540 | 28,536 | 11,217 | 13,050 |
| 이중 통신 2205 | S32205 | 5/8 | 0.625 | 0.049 | 5,446 | 21,147 | 5,785 | 5,800 |
| 이중 통신 2205 | S32205 | 5/8 | 0.625 | 0.065 | 7,213 | 23,038 | 7,492 | 7,975 |
| 이중 통신 2205 | S32205 | 5/8 | 0.625 | 0.083 | 9,229 | 31,216 | 9,288 | 10,150 |
| 이중 통신 2205 | S32205 | 3/4 | 0.750 | 0.049 | 4,534 | 20,265 | 4,887 | 5,075 |
| 이중 통신 2205 | S32205 | 3/4 | 0.750 | 0.065 | 6,020 | 21,738 | 6,344 | 6,525 |
| 이중 통신 2205 | S32205 | 3/4 | 0.750 | 0.083 | 7,684 | 23,560 | 7,919 | 8,700 |
최소 벽 두께와 최소 장력 강도를 기반으로 하는 이론적 폭발 압력
최소 벽 두께와 최소 산출 강도를 기반으로 하는 이론적 붕괴 압력
100' Ｆ (38' Ｃ), 중립적이고 정 상태에 평가되는 압력
