제품 상세 정보:
|
| 불순물: | 인콜로이 825, UNS N08825 | 서피스: | 깨끗하고 밝은 |
|---|---|---|---|
| 상태: | 어닐링됩니다 | 특성: | 강화한 장력이고 생산량 |
| 특징: | 고압 배관 | 애플리케이션: | 석유와 가스 정의 하향 구멍 유압 제어 |
| 표준: | ASTM B704 | 사이즈: | 단단한 치수 허용차 |
| 적용 규격: | 미국 부식 기술자 협회 규격 MR0175 / ISO15156 | 테스트: | 100% 길이는 수력인 시험됩니다 |
| 강조하다: | ASTM B704 녹슬지 않는 강철 소용돌이 배선,인콜로이 825 녹슬지 않는 강철 소용돌이 배선,캡슐화된 제어 라인 ISO15156 |
||
ASTM B704 인콜로이 825 고장력 수압 조정 라인 모세관 튜빙
월드드와 제어 라인을 재작성하고 하향식 석유와 가스 적용에서 사용되는 제어 라인을 위한 발탁된 건설입니다. 우리의 용접된 제어 라인은 SCSSV, 화학 주입, 진보적 추공 완성과 계측기 적용에서 사용됩니다. 우리는 다양한 제어 라인을 제공합니다. (술래잡기 용접되 또는 레이저는 용접되었고 끌어내진 부유 플러그와 다양한 과정이 우리에게 능력을 제공하는 향상)과 라인이 당신의 추공 완성을 만나기 위해 해결책을 특화합니다.
제어 라인의 일반적인 크기
제어 라인의 외부 직경은 주로 1/4 " (6.35mm) 입니다.
벽 두께 : 0.035 (0.89mm), 0.049 (1.24mm), 0.065 " (1.65mm)
제어 라인 배관은 400 피트 (122 미터)에서 32,808 피트 (10,000 미터)까지 길이에 이용할 수 있습니다. 어떤 오비탈리 버트 접합들.
다른 규격 (1/8 내지 3/4)는 청구하는 대로 이용 가능합니다.
Precision Manufacturing
마이롱 강관은 20,000 평방미터를 합계하여 빌딩의 산업단지로부터 작동합니다.

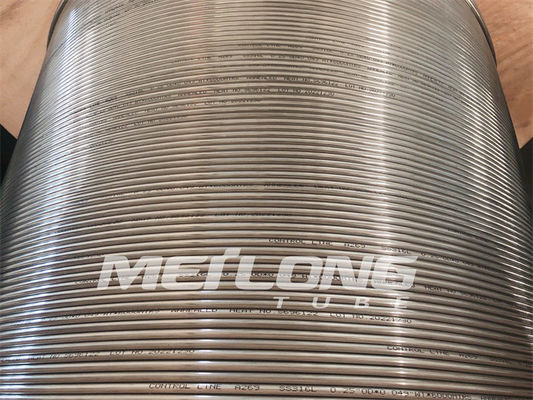

각각 배관 코일은 궤도 웰드들 없이 완전연속인 길이입니다.
각각 배관 코일은 정수인 채 목표로 지정된 압력으로 테스트됩니다.
시험은 제 3자 사찰들 (SGS, BV, DNV)에 의해 사이트에 목격될 수 있습니다.
품질 관리 능력
|
화학 제품 부식 차원적입니다 에디 전류 신장 |
플레어 평평해지세요 결정립 크기 견고성 정수입니다 |
야금술입니다 포지티브 소재 식별 (PMI) 조도 장력입니다 생산량 |
배관 특징
가까운 치수 허용차
상당히 개선된 기계적인 특성
뛰어난 표면 마무리
내면의 높은 결백
통제된 원추형, 원형
치수 허용차
|
ASTM B704 / ASME SB704, 인콜로이 825, UNS N08825 ASTM B751 / ASME SB751 |
||
| 사이즈 OD | 허용한도 OD | 허용한도 WT |
|
1/8"≤OD<5> 5/8≤OD≤1 " (15.88≤OD≤25.4 밀리미터) |
±0.004 " (±0.10 밀리미터) ±0.0075 " (±0.19 밀리미터) |
±12.5% ±12.5% |
마이롱 표준
| 사이즈 OD | 허용한도 OD | 허용한도 WT |
|
1/8"≤OD<5> 5/8≤OD≤1 " (15.88≤OD≤25.4 밀리미터) |
±0.004 " (±0.10 밀리미터) ±0.004 " (±0.10 밀리미터) |
±10% ±8% |
열처리
배관은 환원 분위기와 떨어져 있는 공장 노에서 특정한 역학적 성질과 부식 저항성을 달성하기 위해 히트-트리티드.
SSSV를 위한 출원 설명
안전판은 당신의 장비의 보호기의 역할을 하는 밸브입니다. 압력 용기에 설치될 때 안전판은 당신의 압력 용기에 대한 손상을 막고 심지어 당신의 시설에 있는 폭발을 방지할 수 있습니다.
안전판은 밸브에서 흡입구 쪽에서의 압력이 밸브 디스크를 열고 유체를 방출하기 위해, 소정 압력으로 증가할 때 자동적으로 작용하는 일종의 밸브입니다. 안전판 시스템은 유정이 표면 생산 통제 시설에 어떠한 시스템 고장 또는 피해의 경우에 분리될 수 있도록 절대 안전선이도록 설계됩니다.
대부분의 경우에, 표면에 대한 자연적 흐름을 할수 있는 모든 웰을 위한 마감의 수단을 가지는 것은 명령입니다. 추공 바닥 안전변 (SSSV)의 설치는 이 비상 여닫이 장치 역량을 제공할 것입니다. 안전 시스템은 표면적으로 위치한 제어판으로부터의 절대 안전한 원리에 운영될 수 있습니다.
산출관이 설치될 때 SCSSV는 건강한 튜빙 스트링의 밖에 첨부되는 14 " 스테인레스 강 제어 라인에 의해 제어되고 설치됩니다. 수원 압력에 따라서, 밸브 열림을 유지하기 위해 제어 라인에 10,000 psi 정도를 유지하는 것은 필요할지도 모릅니다.
다른 애플리케이션
화학 주입을 위한 모세관 코일 불순물 배관
벌거벗고 캡슐화된 수압 조정 라인은 해저 안전판을 위한 불순물 배관을 똘똘 감았습니다
벨로시티 스트링과 워크 스트링과 스틸 튜브 생명줄
지열 코일 불순물 배관
제어 라인을 위한 불순물
| 오스테니틱 : | 316L | ASTM A-269 |
| 이중 통신 : |
S31803/S32205 S32750 |
ASTM A-789 ASTM A-789 |
| 니켈 합금 : |
N08825 N06625 |
ASTM B-704 ; ASTM B-423 ASTM B-704 ; ASTM B-444 |
인콜로이 825 제어 라인 모세관 튜빙의 화학조성
| 니켈 | 크롬 | 철 | 몰리브덴 | 탄소 | 망간 | 실리콘 | 유황 | 알루미늄 | 티타늄 | 구리 |
| % | % | % | % | % | % | % | % | % | % | % |
| 분. | 최대. | 최대. | 최대. | 최대. | 최대. | |||||
| 38.0-46.0 | 19.5-23.5 | 22.0 | 2.5-3.5 | 0.05 | 1.0 | 0.5 | 0.03 | 0.2 | 0.6-1.2 | 1.5-3.0 |
인코로이 합금 825는 몰리브덴과 구리의 추가와 니켈철 크롬 합금입니다.
인콜로이 825는 미터 (킬로그램)마다 라인 배관 체중을 제어합니다
인콜로이 825 (UNS N08825)
| 검안의. | W.T. | |||||
| 일부 | 소수 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0446 | 0.0517 | - | - | - |
| 1/4 | 0.250 | 0.1022 | 0.1237 | 0.1916 | 0.1977 | 0.2277 |
| 3/8 | 0.375 | 0.1596 | 0.1955 | 0.2624 | 0.3311 | 0.3983 |
| 1/2 | 0.500 | 0.2172 | 0.2674 | 0.3631 | 0.4646 | 0.5688 |
| 5/8 | 0.625 | 0.2748 | 0.3394 | 0.4638 | 0.5982 | 0.7392 |
| 3/4 | 0.750 | 0.3322 | 0.4112 | 0.5644 | 0.7317 | 0.9096 |
인콜로이 825 모세관 튜빙 특성
용접되 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다
궤도 공동 웰드들 없는 연속적인 길이
| 불순물 | UNS | 검안의. | W.T. | 동작 압력 | 폭발 압력 | 붕괴 압력 | 시험압력 | |
| 인치 | 인치 | 인치 | psi | psi | psi | psi | ||
| 인콜로이 825 | N08825 | 1/8 | 0.125 | 0.028 | 12,389 | 45,914 | 11,266 | 14,500 |
| 인콜로이 825 | N08825 | 1/8 | 0.125 | 0.035 | 15,486 | 57,392 | 14,083 | 17,400 |
| 인콜로이 825 | N08825 | 1/4 | 0.250 | 0.035 | 7,281 | 26,992 | 8,427 | 8,700 |
| 인콜로이 825 | N08825 | 1/4 | 0.250 | 0.049 | 10,518 | 38,957 | 10,979 | 11,600 |
| 인콜로이 825 | N08825 | 1/4 | 0.250 | 0.065 | 14,335 | 53,127 | 13,445 | 16,675 |
| 인콜로이 825 | N08825 | 3/8 | 0.375 | 0.035 | 4,683 | 17,347 | 5,918 | 5,075 |
| 인콜로이 825 | N08825 | 3/8 | 0.375 | 0.049 | 6,720 | 24,903 | 7,919 | 7,250 |
| 인콜로이 825 | N08825 | 3/8 | 0.375 | 0.065 | 9,214 | 34,142 | 10,022 | 10,150 |
| 인콜로이 825 | N08825 | 3/8 | 0.375 | 0.083 | 12,018 | 44,526 | 12,174 | 13,775 |
| 인콜로이 825 | N08825 | 1/2 | 0.500 | 0.049 | 4,912 | 18,173 | 6,164 | 5,800 |
| 인콜로이 825 | N08825 | 1/2 | 0.500 | 0.065 | 6,701 | 24,831 | 7,905 | 7,250 |
| 인콜로이 825 | N08825 | 1/2 | 0.500 | 0.083 | 8,740 | 32,382 | 9,736 | 10,150 |
| 인콜로이 825 | N08825 | 5/8 | 0.625 | 0.049 | 3,930 | 14,538 | 4,931 | 4,350 |
| 인콜로이 825 | N08825 | 5/8 | 0.625 | 0.065 | 5,361 | 19,865 | 6,324 | 5,800 |
| 인콜로이 825 | N08825 | 5/8 | 0.625 | 0.083 | 6,846 | 25,367 | 8,076 | 7,975 |
| 인콜로이 825 | N08825 | 3/4 | 0.750 | 0.049 | 3,273 | 12,110 | 4,108 | 3,625 |
| 인콜로이 825 | N08825 | 3/4 | 0.750 | 0.065 | 4,466 | 16,547 | 5,268 | 5,075 |
| 인콜로이 825 | N08825 | 3/4 | 0.750 | 0.083 | 5,703 | 21,131 | 6,727 | 6,525 |
* 최소 벽 두께와 최소 장력 강도를 기반으로 하는 이론적 폭발 압력
* 최소 벽 두께와 최소 산출 강도를 기반으로 하는 이론적 붕괴 압력
* 100' Ｆ (38' Ｃ), 중립적이고 정 상태에 있는 정력 압력
배관 절차와 포장
심레스스-은 관통했고 재작성되고 단련됩니다 (다중 패스 순환 처리)
월드드-은 경도로 용접되었고 재작성되고 단련됩니다 (다중 패스 순환 처리)

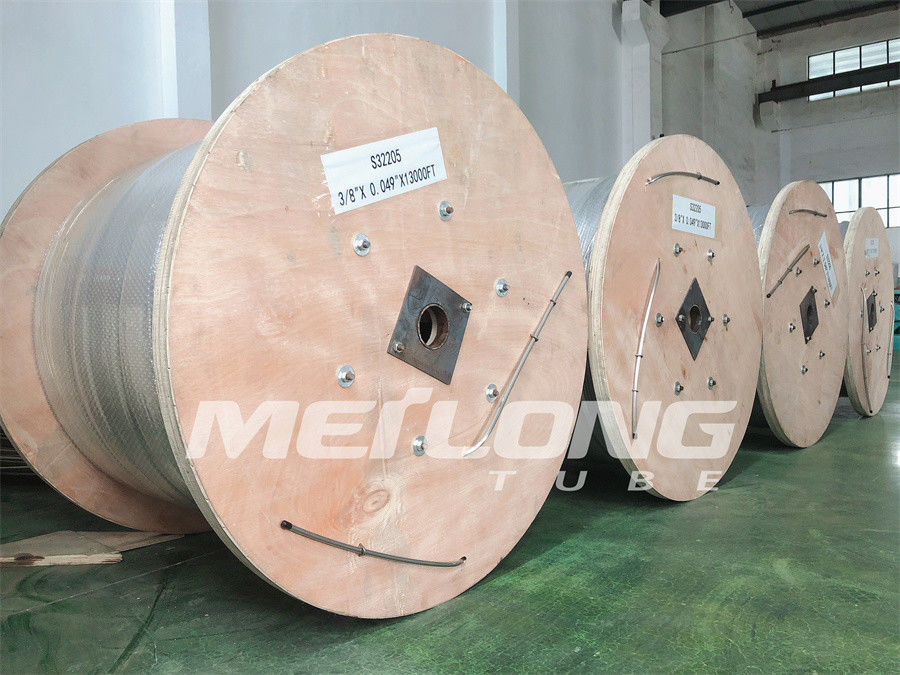

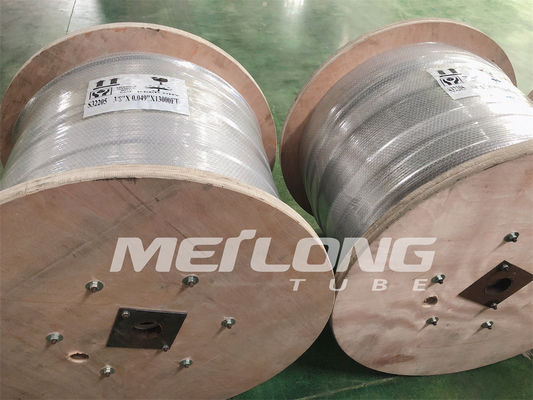

포장 배관은 금속 / 나무로 된 드럼 또는 스풀에 똘똘 감긴 같은 수준 부상입니다.
모든 드럼 또는 스풀은 쉬운 기호 논리학 작동을 위한 나무 상자에서 싸여집니다.
