제품 상세 정보:
|
| 불순물: | AISI 316L, UNS S31603 | 서피스: | 깨끗하고 밝은 |
|---|---|---|---|
| 상태: | 어닐링됩니다 | 특성: | 강화한 장력이고 생산량 |
| 특징: | 고압 배관 | 애플리케이션: | 석유와 가스 정의 하향 구멍 유압 제어 |
| 표준: | ASTM A269 | 사이즈: | 단단한 치수 허용차 |
| 적용 규격: | 미국 부식 기술자 협회 규격 MR0175 / ISO15156 | 테스트: | 100% 길이는 수력인 시험됩니다 |
| 강조하다: | 수력 고압 모세관 튜빙,AISI를 관을 다는 고압 모세관,SS316L은 제어 라인을 요약했습니다 |
||
1 / 4 OD Ｘ 0.065 WT 유압 라인 모세관 튜빙 문자열은 AISI SS316L으로부터 제조되었습니다
마이롱 강관은 특별히 이음새가 없고 재작성되고 용접되고 내부식인 오스테니틱, 두 부분으로 된, 슈퍼 듀플렉스 스테인리스강으로부터 만들어지는 유압 라인을 관을 달아 똘똘 감기는 것으로 재작성되고 니켈 합금 등급을 제조합니다. 배관은 원유와 가스, 지열 산업을 서빙하여 특별히 수압 조정 라인과 화학적 인젝션 라인으로서 사용됩니다.
유압 라인의 일반적인 크기
주로 유압 라인의 외부 직경은 1/4 (6.35mm), 3/8 (9.53mm)입니다
벽 두께 : 0.035 (0.89mm), 0.049 (1.24mm), 0.065 (1.65mm), 0.083 (2.11mm)
제어 라인 배관은 400 피트 (122 미터)에서 32,808 피트 (10,000 미터)까지 길이에 이용할 수 있습니다. 어떤 오비탈리 버트 접합들.
다른 규격 (1/8 내지 3/4)는 청구하는 대로 이용 가능합니다.
유압 라인의 중요성
각각 배관 코일은 궤도 웰드들 없이 완전연속인 길이입니다.
배관 코일 형태의 각각 유압 라인은 정수인 채 최소 15,000 psi에 시험합니다.
시험은 제 3자 사찰들 (SGS, BV, DNV)에 의해 사이트에 목격될 수 있습니다.
추가시험은 와류 시험,, 장력이어 생산량을 과시하, 신장을 평평하게 한 화학, 소재 품질을 위한 견고성입니다.
유압 라인을 위한 출원 설명
석유와 가스 산업의 모든 유전에서, 화학은 공정 라인과 유체에 도입됩니다. 유전 서비스를 잡으시오 그러면 화학 제품은 개선된 안정성을 위한 유정에서 옆을 촬영하는데 사용됩니다. 파이프라인에서 그들은 조립을 회피하고, 인프라를 건강한 채로 유지합니다.
유압 라인의 역할
석유와 가스 산업에서 우리는 수주에서 화학물을 주입합니다
인프라를 보호합니다
절차를 최적화합니다
흐름을 보장합니다
그리고 생산성을 향상시킵니다
유압 라인을 위한 불순물
| 불순물 배관 |
수력입니다 제어 |
화학 제품 주입 |
염화물 부식 홈 형성 / 내간극 부식성 |
H2S / 이산화탄소 저항 |
염화물 응력 부식 균열 (SCC) 저항 | UNS / ASTM 상술 |
|
녹슬지 않는 316L - 170 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | S31603 / A269 | |||
|
이중 통신 2205 - 485 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | S32205 / A789 |
|
이중 통신 2507 - 550 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | S32750 / A789 |
|
인콜로이 825 - 240 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | N08825 / B704 |
|
인코넬 625 - 414 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | N06625 / B704 |
품질 보증
|
오우 화학 제품 오우 부식 차원적인 오우 오우 역류 전류 정수인 오우 |
오우 신장 오우 견고성 오우 플레어 오우는 평평해집니다 오우 결정립 크기 |
야금술인 오우 오우 포지티브 소재 식별 (PMI) 오우 조도 장력인 오우 오우 생산량 |
수력 라인 배관 특징
가까운 치수 허용차
상당히 개선된 기계적인 특성
뛰어난 표면 마무리
내면의 높은 결백
통제된 원추형, 원형
AISI 316L은 수력이을 위해 늘어섭니다
| 탄소 | 망간 | 인 | 유황 | 실리콘 | 니켈 | 크롬 | 몰리브덴 |
| % | % | % | % | % | % | % | % |
| 최대. | 최대. | 최대. | 최대. | 최대. | |||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
표준 유사
| 등급 | 어떤 UNS | 유럽 기준 | 일본인 | |
| 부정 | 이름 | JIS | ||
| 불순물 | ASTM / ASME | EN10216-5 | EN10216-5 | JIS G3463 |
| AISI 316L | S31603 | 1.4404, 1.4435 | X2CrNiMo17-12-2 | SUS316LTB |
AISI 316L은 몰리브덴과 낮은 탄소 함유량과 오스테니틱 크롬 니켈 스테인레스강입니다.
부식 저항성
고농도와 적당한 온도에 있는 유기산제
적당한 농도와 온도에, 무기산, 예를 들면 인이고 황산. 강철은 또한 저온에 있는 상기의 농도 90%의 황산에서 사용될 수 있습니다.
염용액, 예를 들면 설페이트, 황화물과 아황산염
부식성 환경
오스테나이트강은 응력 부식 균열에 영향받기 쉽습니다. 철강이 인장 응력을 받고, 동시에 어떤 솔루션, 특히 그 함유하는 염화와 접촉하게 되면 이것은 약 60' Ｃ (140' Ｆ)이상 온도에서 발생할 수 있습니다. 그와 같은 서비스 상태는 그러므로 회피되어야 합니다. 그리고 나서 형성되는 응축물이 양쪽 응력 부식 균열과 부식 홈 형성으로 이어지는 조건을 개발할 수 있는 것처럼, 공장이 닫힌다는 조건은 또한 고려하여야만 합니다.
AISI 316L은 종류 AISI 316의 강철 보다 결정립계 부식에 낮은 탄소 함유량과 그러므로 더 좋은 저항을 갖.
미터 (킬로그램) 당 불순물 배관 체중
AISI 316L (UNS S31603)
| 검안의. | W.T. | |||||
| 일부 | 소수 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0442 | 0.0512 | - | - | - |
| 1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
| 3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
| 1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
| 5/8 | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
| 3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
AISI 316L 유압 라인 특성
균열 용접되 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다
궤도 공동 웰드들 없는 연속적인 길이
| 불순물 | UNS | 검안의. | W.T. | 동작 압력 | 폭발 압력 | 붕괴 압력 | 시험압력 | |
| 인치 | 인치 | 인치 | psi | psi | psi | psi | ||
| 스테인레스 316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
| 스테인레스 316L | S31603 | 1/8 | 0.125 | 0.035 | 12,640 | 52,042 | 11,056 | 15,225 |
| 스테인레스 316L | S31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7,250 |
| 스테인레스 316L | S31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8,632 | 10,150 |
| 스테인레스 316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.049 | 5,483 | 22,575 | 6,222 | 6,525 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | 8,700 |
| 스테인레스 316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
| 스테인레스 316L | S31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
| 스테인레스 316L | S31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
| 스테인레스 316L | S31603 | 1/2 | 0.500 | 0.083 | 7,133 | 29,364 | 7,648 | 8,700 |
| 스테인레스 316L | S31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
| 스테인레스 316L | S31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
| 스테인레스 316L | S31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| 스테인레스 316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
| 스테인레스 316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
| 스테인레스 316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 | 5,800 |
* 최소 벽 두께와 최소 장력 강도를 기반으로 하는 이론적 폭발 압력
* 최소 벽 두께와 최소 산출 강도를 기반으로 하는 이론적 붕괴 압력
* 100' Ｆ (38' Ｃ), 중립적이고 정 상태에 있는 정력 압력
배관 절차와 포장
심레스스-은 관통했고 재작성되고 단련됩니다 (다중 패스 순환 처리)
월드드-은 경도로 용접되었고 재작성되고 단련됩니다 (다중 패스 순환 처리)

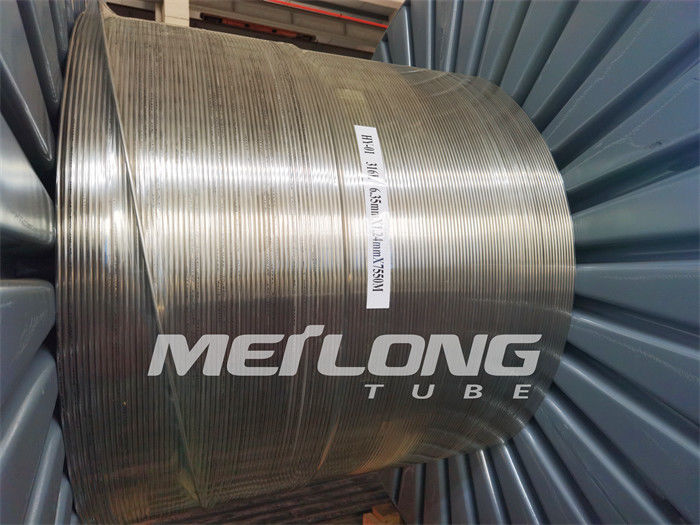

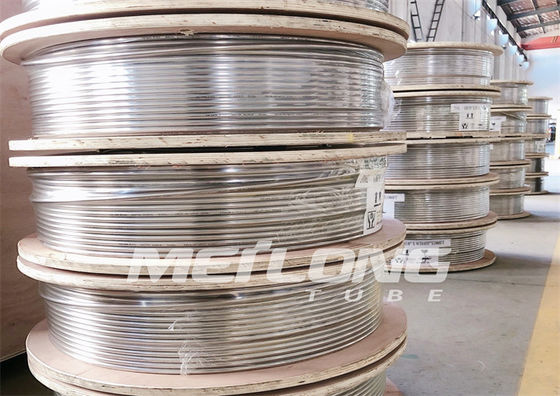

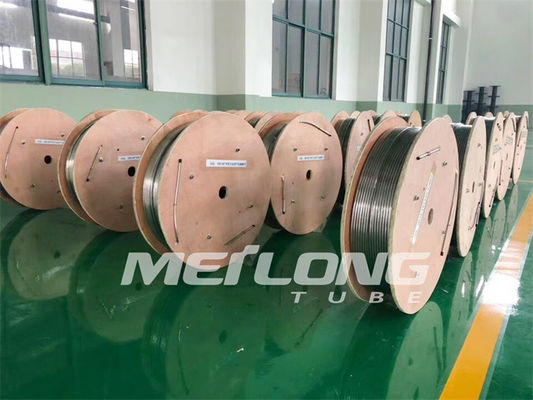

패킹 유압 라인 배관은 금속 / 나무로 된 드럼 또는 스풀에 똘똘 감긴 수준 부상입니다.
모든 드럼 또는 스풀은 쉬운 기호 논리학 작동을 위한 나무 상자에서 싸여집니다.
