제품 상세 정보:
|
| 불순물: | 최고 이중 통신 2507, UNS S32750 | 서피스: | 깨끗하고 밝은 |
|---|---|---|---|
| 상태: | 어닐링됩니다 | 특성: | 강화한 장력이고 생산량 |
| 특징: | 고압 배관 | 애플리케이션: | 석유와 가스 정의 하향 구멍 유압 제어 |
| 표준: | ASTM A789 | 사이즈: | 단단한 치수 허용차 |
| 적용 규격: | 미국 부식 기술자 협회 규격 MR0175 / ISO15156 | 테스트: | 100% 길이는 수력인 시험됩니다 |
| 강조하다: | TPE PVDF 캡슐화된 제어 라인,캡슐화된 제어 라인 두 부분으로 된 2507,2507 통제 라인 배관 |
||

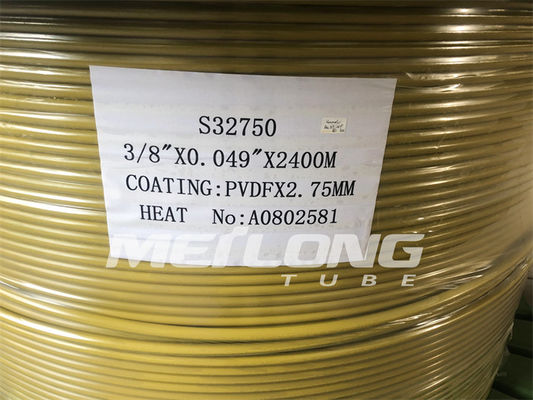

PVDF는 인젝션 라인 최고 이중 통신 2507 모세관 튜빙을 요약했습니다
용접된 또한 마이롱 튜브 제조 또는 표면하 적용을 위한 이음새가 없는 화학 주입 라인. 벽 두께와 다양한 일하는 정력 압력을 변경하면서, 인젝션 라인은 주로 5 자료에 이용할 수 있습니다. 라인은 정확한 길이 요구사항에 스풀에 공급됩니다. 요청하는 대로, 그것은 수력으로 시험되고, 질소 가스 또는 청정 오일 액체에 의해서 세척되고 선적 전에 양쪽 끝에 밀봉된 압력입니다.
용접된 화학 주입 라인은 ASTM 상술에 끌어당겨진 부유 플러그이고, 어떠한 길이에도 이용할 수 있습니다. 인젝션 라인을 위한 소재 유형은 달콤하고 적당히 부식성이 환경에 적합한 스테인레스 강 TP316L을 포함합니다, 듀플렉스 스테인리스강 2205, 슈퍼 듀플렉스 스테인리스강 2507, 니켈 합금 인콜로이 825와 인코넬 625가 심하게 부식성 환경에 적합하고 높은 동작 압력과 온도입니다. 제어 시스템 유체는 제어 라인의 환경과 작동 온도와 호환 가능하여야 합니다.
설치 동안 추가적 분쇄와 마모 저항력을 제공하기 위해, 요구된 곳에서, 인젝션 라인 캡슐화는 또한 이용 가능합니다. 캡슐화 재료는 유정 유체와 온도범위 과의 호환성을위해 일치되어야 합니다.

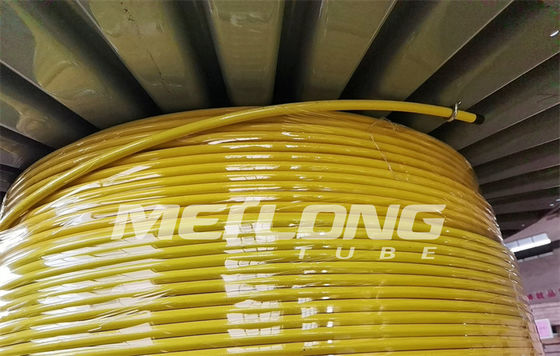

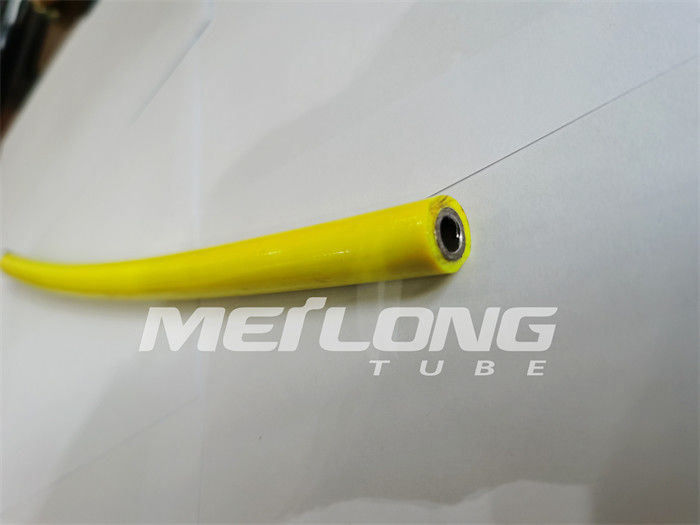

캡슐화된 인젝션 라인
MEILONG은 각각 프로젝트의 특별 요구사항을 충족시키기 위한 화학과 부식 저항성과 더불어, 증가된 내구성을 제공하기 위한 통제 & 주입 선의 캡슐화를 제공합니다, 우리가 다음과 같은 다른 캡슐화 형태를 제공합니다 : HDPE (고밀도 폴리에틸렌), 산토프렌, PVC (폴리염화비닐), 하이라르와 PVDF (폴리비닐이덴 불화물).
플랫팩은 여러 다른 라인이 웰에서 대략 똑같은 깊이에서 종결될 때 일반적으로 사용됩니다.
공통 응용은 지적 유정 시스템, 하향식 계량리 케이블과 딥-셋 화학 주입 라인과 얕은 일련 화학 주입 라인과 안전판 라인을 포함합니다. 몇몇 응용에 대해 범퍼 바는 추가적 붕괴 저항을 제공하기 위해 또한 플랫팩으로 요약됩니다.
표준과 승인
인젝션 라인은 각각 특정 재료를 위해 적용 가능한 ASTM 규격에 따라 제조됩니다.
튜브는 분출시키고, 충전되고, 고객 요구 사항마다 그리고 적절한 NAS / SAE규격에 필터링되는 것으로 공급될 수 있습니다.
품질 & 테스트
- 표준 검역과 품질 계획서에 따라 제조됩니다
설계 & 건설
- 한 줄을 위한 캡슐화
- 캡슐화 프로필이 고객 애플리케이션에게 어울립니다
- 관습 판독 불능 지시 기구
- 모든 범위의 적용물
캡슐화 재료
| MSCL 이름 | 산업명 | 온도 범위 | 마모 저항력 | 소금물에 대한 저항 | 탄화수소에 대한 저항 |
| 나일론 11 | 릴산 11, 나일론 11, 폴리아미드 | - 135oС에 대한 60oС | 5 | 3 | 5 |
| 폴리프로필렌 | 폴리올레핀 | - 150oС에 대한 25oС | 3 | 5 | 3 |
| TPE, TPR, TPV | 산토프렌 | - 135oС에 대한 30oС | 3 | 5 | 3 |
| PVDF | 솔리프, 키나르 | - 150oС에 대한 30oС | 4 | 4 | 5 |
| ECTFE | 할라르 | - 150oС에 대한 75oС | 5 | 5 | 5 |
| ETFE | 테프젤 | - 150oС에 대한 100oС | 5 | 5 | 5 |
| FEP | 테플론 | - 150oС에 대한 110oС | 3 | 5 | 5 |
| MFA / PFA | 테플론 | - 250oС에 대한 110oС | 3 | 5 | 5 |
5 = 우수한 1 = 푸어
캡슐화된 인젝션 라인의 특징
하향식 라인의 보호를 극대화하세요
설치 동안 붕괴 저항을 증가시키세요
찰과상과 핀칭에 대해 제어 라인을 보호하세요
제어 라인의 장기 응력 부식 실패를 제거하세요
클램핑 프로필을 향상시키세요
달리고 부가 보호 용이하도록 한 개이거나 다수 캡슐화
안쪽 캡슐화를 관을 다는 인젝션 라인을 위한 이용 가능한 불순물 등급
| 불순물 배관 |
수력입니다 제어 |
화학 제품 주입 |
염화물 부식 홈 형성 / 내간극 부식성 |
H2S / 이산화탄소 저항 |
염화물 응력 부식 균열 (SCC) 저항 | UNS / ASTM 상술 |
|
녹슬지 않는 316L - 170 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | S31603 / A269 | |||
|
이중 통신 2205 - 485 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | S32205 / A789 |
|
이중 통신 2507 - 550 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | S32750 / A789 |
|
인콜로이 825 - 240 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | N08825 / B704 |
|
인코넬 625 - 414 MPa 분. 항복 강도 균열 용접 압력 튜빙 |
오우 | 오우 | 오우 | 오우 | 오우 | N06625 / B704 |
표준 캡슐화 프로필
| 라운드, 한 줄 | 항목 | 표준 차원 |
 |
1/8 " OD 라인 | 0.250 " (6.35 밀리미터) Dia. |
| 1/4 " OD 라인 | 0.433 " (11.0 밀리미터) Dia. | |
| 3/8 " OD 라인 | 0.535 " (13.6 밀리미터) Dia. | |
| 1/2 " OD 라인 | 0.660 " (16.8 밀리미터) Dia. |
| 케케묵은, 한 줄 | 항목 | 표준 차원 |
|
1/8 " OD 라인 | 0.250 Ｘ 0.250 (6.35 밀리미터 Ｘ 6.35 밀리미터) |
| 1/4 " OD 라인 | 0.433 Ｘ 0.433 (11.0 밀리미터 Ｘ 11.0 밀리미터) | |
| 3/8 " OD 라인 | 0.535 Ｘ 0.535 (13.6 밀리미터 Ｘ 13.6 밀리미터) | |
| 1/2 " OD 라인 | 0.660 Ｘ 0.660 (16.8 밀리미터 Ｘ 16.8 밀리미터) |
| 직사각형, 2개 라인 | 항목 | 표준 차원 |
|
1/4 " OD 라인 |
폭 : 0.710 " (18.0 밀리미터) 높이 : 0.410 " (10.4 밀리미터) |
| 직사각형, 3개 라인 | 항목 | 표준 차원 |
|
1/4 " OD 라인 |
폭 : 0.990 " (25.1 밀리미터) 높이 : 0.410 " (10.4 밀리미터) |
