제품 상세 정보:
|
| 불순물: | 이중 통신 2205, UNS S32205 | 서피스: | 깨끗하고 밝은 |
|---|---|---|---|
| 상태: | 어닐링됩니다 | 특성: | 강화한 장력이고 생산량 |
| 특징: | 고압 배관 | 애플리케이션: | 석유와 가스 정의 하향 구멍 유압 제어 |
| 표준: | ASTM A789 | 사이즈: | 단단한 치수 허용차 |
| 적용 규격: | 미국 부식 기술자 협회 규격 MR0175 / ISO15156 | 테스트: | 100% 길이는 수력인 시험됩니다 |
| 강조하다: | 2205 캡슐화된 제어 라인을 이중화하세요,캡슐화된 제어 라인 플랫팩,S31803 SS 유압 튜빙 |
||

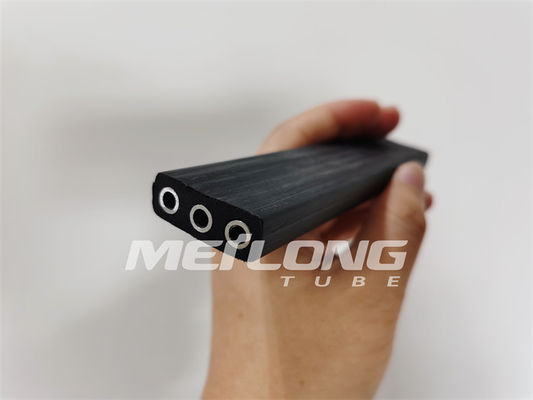

석유와 가스 산지를 위한 3 선과 2205 수압 조정 라인 플랫팩을 이중화하세요
MEILONG은 각각 프로젝트의 특별 요구사항을 충족시키기 위한 화학과 부식 저항성과 더불어, 증가된 내구성을 제공하기 위해 제어 라인의 캡슐화를 제공합니다, 우리가 다음과 같은 다른 캡슐화 형태를 제공합니다 : HDPE (고밀도 폴리에틸렌), 산토프렌, PVC (폴리염화비닐), 하이라르와 PVDF (폴리비닐이덴 불화물).
용접된 수압 조정 라인은 ASTM 상술에 끌어당겨진 부유 플러그이고, 어떠한 길이에도 이용할 수 있습니다. 수압 조정 라인을 위한 소재 유형은 달콤하고 적당히 부식성이 환경에 적합한 스테인레스 강 TP316L을 포함합니다, 듀플렉스 스테인리스강 2205, 슈퍼 듀플렉스 스테인리스강 2507, 니켈 합금 인콜로이 825와 인코넬 625가 심하게 부식성 환경에 적합하고 높은 동작 압력과 온도입니다. 제어 시스템 유체는 제어 라인의 환경과 작동 온도와 호환 가능하여야 합니다.
설치 동안 추가적 분쇄와 마모 저항력을 제공하기 위해, 요구된 곳에서, 제어 라인 캡슐화는 또한 이용 가능합니다. 캡슐화 재료는 유정 유체와 온도범위 과의 호환성을위해 일치되어야 합니다.
캡슐화된 제어 라인 플랫팩
캡슐화는 금속전공관위로 돌출되는 플라스틱입니다. 캡슐화는 제조 절차 동안 금속전공관에 대한 손상을 막습니다. 또한 추가적 마모 저항력을 제공하고 보호관들이 각각 생산량 배관 접속 위에서 견제부대를 강화하기 위해 설치되면 캡슐화는 요구됩니다.
캡슐화는 부가 보호를 위해 단일 패스 캡슐화와 듀얼 패스 캡슐화의 옵션과 구성의 넓은 범위에서 이용 가능합니다.
플랫팩의 애플리케이션
플랫팩은 여러 다른 라인이 웰에서 대략 똑같은 깊이에서 종결될 때 일반적으로 사용됩니다.
공통 응용은 지적 유정 시스템, 하향식 계량리 케이블과 딥-셋 화학 주입 라인과 얕은 일련 화학 주입 라인과 안전판 라인을 포함합니다. 몇몇 응용에 대해 범퍼 바는 추가적 붕괴 저항을 제공하기 위해 또한 플랫팩으로 요약됩니다.
표준과 승인
제어 라인은 각각 특정 재료를 위해 적용 가능한 ASTM 규격에 따라 제조됩니다.
튜브는 분출시키고, 충전되고, 고객 요구 사항마다 그리고 적절한 NAS / SAE규격에 필터링되는 것으로 공급될 수 있습니다.
품질 & 테스트
- 표준 검역과 품질 계획서에 따라 제조됩니다
설계 & 건설
- 한 줄을 위한 캡슐화
- 캡슐화 프로필이 고객 애플리케이션에게 어울립니다
- 관습 판독 불능 지시 기구
- 모든 범위의 적용물
캡슐화 재료
- PP (폴리프로필렌) /TPR (산토프렌) / PA
(나일론) / PVDF / ETFE (테프젤) / ECTFE (할라르)
FEP / PFA / ECA 3000
캡슐화된 제어 라인 플랫팩의 특징
하향식 라인의 보호를 극대화하세요
설치 동안 붕괴 저항을 증가시키세요
찰과상과 핀칭에 대해 제어 라인을 보호하세요
제어 라인의 장기 응력 부식 실패를 제거하세요
클램핑 프로필을 향상시키세요
달리고 부가 보호 용이하도록 한 개이거나 다수 캡슐화
안쪽 캡슐화를 관을 다는 제어 라인을 위한 이용 가능한 불순물 등급
| 오스테니틱 : | 316L |
| 이중 통신 : |
S31803/S32205 S32750 |
| 니켈 합금 : |
N08825 N06625 |
캡슐화 재료 :
| 폴리프로필렌 | -25C 내지 150C | 소금물에 대한 적절한 저항 |
| 산토프렌 | -30C 내지 150C | 소금물에 대한 적절한 저항 |
| 나일론 11 | -60C 내지 135C | 탄화수소, 좋은 마모 저항력에 대한 적절한 저항 |
| PVDF | -30C 내지 150C | 소금물에 대한 적절한 저항과 탄화수소, 좋은 마모 저항력 |
| FEP | -110C 내지 200C | 소금물과 탄화수소에 대한 적절한 저항 |
표준 플랫팩 캡슐화 프로필
| 라운드, 한 줄 | 항목 | 표준 차원 |
 |
1/8 " OD 라인 | 0.250 " (6.35 밀리미터) Dia. |
| 1/4 " OD 라인 | 0.433 " (11.0 밀리미터) Dia. | |
| 3/8 " OD 라인 | 0.535 " (13.6 밀리미터) Dia. | |
| 1/2 " OD 라인 | 0.660 " (16.8 밀리미터) Dia. |
| 케케묵은, 한 줄 | 항목 | 표준 차원 |
|
1/8 " OD 라인 | 0.250 Ｘ 0.250 (6.35 밀리미터 Ｘ 6.35 밀리미터) |
| 1/4 " OD 라인 | 0.433 Ｘ 0.433 (11.0 밀리미터 Ｘ 11.0 밀리미터) | |
| 3/8 " OD 라인 | 0.535 Ｘ 0.535 (13.6 밀리미터 Ｘ 13.6 밀리미터) | |
| 1/2 " OD 라인 | 0.660 Ｘ 0.660 (16.8 밀리미터 Ｘ 16.8 밀리미터) |
| 직사각형, 2개 라인 | 항목 | 표준 차원 |
|
1/4 " OD 라인 |
폭 : 0.710 " (18.0 밀리미터) 높이 : 0.410 " (10.4 밀리미터) |
| 직사각형, 3개 라인 | 항목 | 표준 차원 |
|
1/4 " OD 라인 |
폭 : 0.990 " (25.1 밀리미터) 높이 : 0.410 " (10.4 밀리미터) |
캡슐화에서 라인 배관 통제의 특성
균열 용접되 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다
궤도 공동 웰드들 없는 연속적인 길이
| 불순물 | UNS | 검안의. | W.T. | 동작 압력 | 폭발 압력 | 붕괴 압력 | 시험압력 | |
| 인치 | 인치 | 인치 | Psi | psi | psi | psi | ||
| 이중 통신 2205 | S32205 | 1/8 | 0.125 | 0.028 | 15,544 | 41,704 | 15,544 | 17,400 |
| 이중 통신 2205 | S32205 | 1/8 | 0.125 | 0.035 | 19,430 | 52,130 | 19,430 | 21,025 |
| 이중 통신 2205 | S32205 | 1/4 | 0.250 | 0.035 | 9,715 | 26,065 | 9,715 | 10,875 |
| 이중 통신 2205 | S32205 | 1/4 | 0.250 | 0.049 | 13,631 | 31,784 | 12,821 | 14,500 |
| 이중 통신 2205 | S32205 | 1/4 | 0.250 | 0.065 | 18,076 | 40,182 | 15,824 | 19,575 |
| 이중 통신 2205 | S32205 | 3/8 | 0.375 | 0.035 | 6,492 | 22,226 | 6,786 | 7,250 |
| 이중 통신 2205 | S32205 | 3/8 | 0.375 | 0.049 | 9,082 | 25,230 | 9,156 | 10,150 |
| 이중 통신 2205 | S32205 | 3/8 | 0.375 | 0.065 | 12,056 | 29,302 | 11,629 | 13,050 |
| 이중 통신 2205 | S32205 | 3/8 | 0.375 | 0.083 | 15,382 | 34,858 | 14,087 | 16,675 |
| 이중 통신 2205 | S32205 | 1/2 | 0.500 | 0.049 | 6,815 | 22,574 | 7,095 | 7,250 |
| 이중 통신 2205 | S32205 | 1/2 | 0.500 | 0.065 | 9,038 | 25,172 | 9,126 | 10,150 |
| 이중 통신 2205 | S32205 | 1/2 | 0.500 | 0.083 | 11,540 | 28,536 | 11,217 | 13,050 |
| 이중 통신 2205 | S32205 | 5/8 | 0.625 | 0.049 | 5,446 | 21,147 | 5,785 | 5,800 |
| 이중 통신 2205 | S32205 | 5/8 | 0.625 | 0.065 | 7,213 | 23,038 | 7,492 | 7,975 |
| 이중 통신 2205 | S32205 | 5/8 | 0.625 | 0.083 | 9,229 | 31,216 | 9,288 | 10,150 |
| 이중 통신 2205 | S32205 | 3/4 | 0.750 | 0.049 | 4,534 | 20,265 | 4,887 | 5,075 |
| 이중 통신 2205 | S32205 | 3/4 | 0.750 | 0.065 | 6,020 | 21,738 | 6,344 | 6,525 |
| 이중 통신 2205 | S32205 | 3/4 | 0.750 | 0.083 | 7,684 | 23,560 | 7,919 | 8,700 |
최소 벽 두께와 최소 장력 강도를 기반으로 하는 이론적 폭발 압력
최소 벽 두께와 최소 산출 강도를 기반으로 하는 이론적 붕괴 압력
100' Ｆ (38' Ｃ), 중립적이고 정 상태에 평가되는 압력
