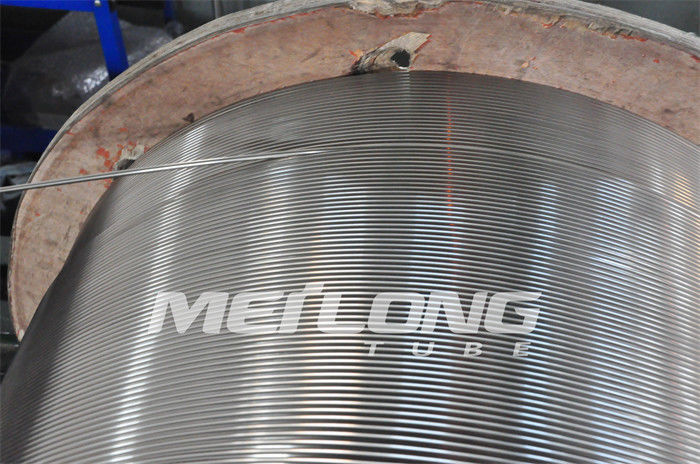

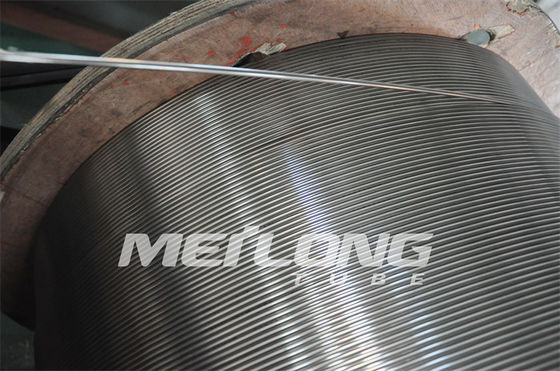

고장력 스테인레스 강은 SS316L 수압 조정 라인을 관을 달아 감겼습니다

수압 조정 라인을 관을 다는 스테인레스 강은고 항장력으로 SS316L으로부터 제조되었습니다

마이롱 강관은 특별히 제조합니다 이음새가 없고 재작성되고 용접되고 재작성되 내부식인 오스테니틱, 두 부분으로 된, 슈퍼 듀플렉스 스테인리스강과 니켈 합금 등급으로부터 만들어지는 유압 제어 라인 배관. 배관은 원유와 가스, 지열 산업을 서빙하여 특별히 수압 조정 라인과 화학적 인젝션 라인으로서 사용됩니다.

스테인레스 스틸 튜빙 제어 라인의 일반적인 크기

수압 조정 라인의 외부 직경은 주로 1/4 " (6.35mm) 입니다.

벽 두께 : 0.035 (0.89mm), 0.049 (1.24mm), 0.065 " (1.65mm)

제어 라인 배관은 400 피트 (122 미터)에서 32,808 피트 (10,000 미터)까지 길이에 이용할 수 있습니다. 어떤 오비탈리 버트 접합들.

다른 규격 (1/8 내지 3/4)는 청구하는 대로 이용 가능합니다.

스테인레스 스틸 튜빙 제어 라인의 중요성

각각 배관 코일은 궤도 웰드들 없이 완전연속인 길이입니다.

각각 배관 코일은 정수인 채 최소 10,150 psi에 시험합니다.

시험은 제 3자 사찰들 (SGS, BV, DNV)에 의해 사이트에 목격될 수 있습니다.

추가시험은 와류 시험,, 장력이어 생산량을 과시하, 신장을 평평하게 한 화학, 소재 품질을 위한 견고성입니다.

SSSV를 위한 스테인레스 스틸 튜빙 제어 라인을 위한 출원 설명

안전판은 당신의 장비의 보호기의 역할을 하는 밸브입니다. 압력 용기에 설치될 때 안전판은 당신의 압력 용기에 대한 손상을 막고 심지어 당신의 시설에 있는 폭발을 방지할 수 있습니다.

안전판은 밸브에서 흡입구 쪽에서의 압력이 밸브 디스크를 열고 유체를 방출하기 위해, 소정 압력으로 증가할 때 자동적으로 작용하는 일종의 밸브입니다. 안전판 시스템은 유정이 표면 생산 통제 시설에 어떠한 시스템 고장 또는 피해의 경우에 분리될 수 있도록 절대 안전선이도록 설계됩니다.

대부분의 경우에, 표면에 대한 자연적 흐름을 할수 있는 모든 웰을 위한 마감의 수단을 가지는 것은 명령입니다. 추공 바닥 안전변 (SSSV)의 설치는 이 비상 여닫이 장치 역량을 제공할 것입니다. 안전 시스템은 표면적으로 위치한 제어판으로부터의 절대 안전한 원리에 운영될 수 있습니다.

산출관이 설치될 때 SCSSV는 건강한 튜빙 스트링의 밖에 첨부되는 14 " 스테인레스 강 제어 라인에 의해 제어되고 설치됩니다. 수원 압력에 따라서, 밸브 열림을 유지하기 위해 제어 라인에 10,000 psi 정도를 유지하는 것은 필요할지도 모릅니다.

다른 애플리케이션

화학 주입을 위한 스테인레스 스틸 튜빙 제어 라인

벌거벗고 캡슐화된 수압 조정 라인은 해저 안전판을 위한 불순물 배관을 똘똘 감았습니다

벨로시티 스트링과 워크 스트링과 스틸 튜브 생명줄

지열 코일 불순물 배관

스테인레스 스틸 튜빙 제어 라인을 위한 합금

스테인레스 스틸 튜빙 통제 라인 특징

가까운 치수 허용차

상당히 개선된 기계적인 특성

뛰어난 표면 마무리

내면의 높은 결백

통제된 원추형, 원형

스테인레스 스틸 튜빙을 위한 SS316L의 화학조성

SS316L은 몰리브덴과 낮은 탄소 함유량과 오스테니틱 크롬 니켈 스테인레스강입니다.

부식 저항성

고농도와 적당한 온도에 있는 유기산제

적당한 농도와 온도에, 무기산, 예를 들면 인이고 황산. 강철은 또한 저온에 상기의 농도 90%의 황산에서 사용될 수 있습니다.

염용액, 예를 들면 설페이트, 황화물과 아황산염

부식성 환경

오스테나이트강은 응력 부식 균열에 영향받기 쉽습니다. 철강이 인장 응력을 받고, 동시에 어떤 솔루션, 특히 그 함유하는 염화와 접촉하게 되면 이것은 약 60' Ｃ (140' Ｆ)이상 온도에서 발생할 수 있습니다. 그와 같은 서비스 상태는 그러므로 회피되어야 합니다. 그리고 나서 형성되는 응축물이 양쪽 응력 부식 균열과 부식 홈 형성으로 이어지는 조건을 개발할 수 있는 것처럼, 공장이 닫힌다는 조건은 또한 고려하여야만 합니다.

SS316L은 종류 SS316의 강철 보다 결정립계 부식에 낮은 탄소 함유량과 그러므로 더 좋은 저항을 갖.

미터 (킬로그램) 당 스테인레스 스틸 튜빙 체중

스테인레스 316L (UNS S31603)

스테인레스 스틸 튜빙 특성

균열 용접되 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다

궤도 공동 웰드들 없는 연속적인 길이

최소 벽 두께와 최소 장력 강도를 기반으로 하는 이론적 폭발 압력

최소 벽 두께와 최소 산출 강도를 기반으로 하는 이론적 붕괴 압력

100' Ｆ (38' Ｃ), 중립적이고 정 상태에 평가되는 압력

배관 절차와 포장

심레스스-은 관통했고 재작성되고 단련됩니다 (다중 패스 순환 처리)

월드드-은 경도로 용접되었고 재작성되고 단련됩니다 (다중 패스 순환 처리)

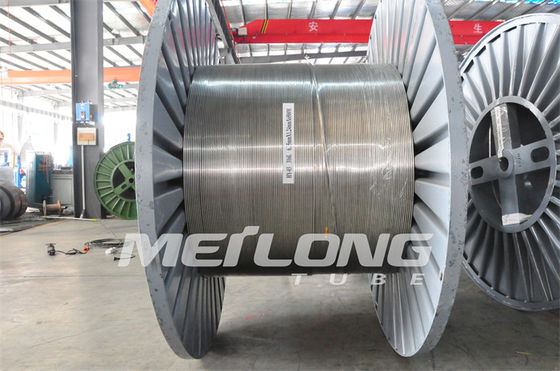

포장 배관은 금속 / 나무로 된 드럼 또는 스풀에 똘똘 감긴 같은 수준 부상입니다.

모든 드럼 또는 스풀은 쉬운 기호 논리학 작동을 위한 나무 상자에서 싸여집니다.
