제품 상세 정보:
|
불순물: | 인콜로이 825, UNS N08825 | 서피스: | 깨끗하고 밝은 |
---|---|---|---|
상태: | 어닐링됩니다 | 특성: | 강화한 장력이고 생산량 |
특징: | 고압 배관 | 애플리케이션: | 석유와 가스 정의 하향 구멍 유압 제어 |
표준: | ASTM B704 | 사이즈: | 단단한 치수 허용차 |
적용 규격: | 미국 부식 기술자 협회 규격 MR0175 / ISO15156 | 테스트: | 100% 길이는 수력인 시험됩니다 |
강조하다: | SS 유압 튜빙 0.035in,SS 유압 튜빙 0.89 밀리미터,수압 조정 라인 인콜로이 825 |
개선된 기계적인 특성 모세관 튜빙 유압 라인은 인콜로이 825로부터 제조되었습니다
마이롱 강관은 특별히 이음새가 없고 재작성되고 용접되고 내부식인 오스테니틱, 두 부분으로 된, 슈퍼 듀플렉스 스테인리스강으로부터 만들어지는 유압 라인을 관을 달아 똘똘 감기는 것으로 재작성되고 니켈 합금 등급을 제조합니다. 배관은 원유와 가스, 지열 산업을 서빙하여 특별히 수압 조정 라인과 화학적 인젝션 라인으로서 사용됩니다.
유압 라인의 일반적인 크기
제어 라인의 외부 직경은 주로 1/4 " (6.35mm) 입니다.
벽 두께 : 0.035 (0.89mm), 0.049 (1.24mm), 0.065 " (1.65mm)
제어 라인 배관은 400 피트 (122 미터)에서 32,808 피트 (10,000 미터)까지 길이에 이용할 수 있습니다. 어떤 오비탈리 버트 접합들.
다른 규격 (1/8 내지 3/4)는 청구하는 대로 이용 가능합니다.
유압 라인의 중요성
각각 배관 코일은 궤도 웰드들 없이 완전연속인 길이입니다.
배관 코일 형태의 각각 유압 라인은 정수인 채 최소 15,000 psi에 시험합니다.
시험은 제 3자 사찰들 (SGS, BV, DNV)에 의해 사이트에 목격될 수 있습니다.
추가시험은 와류 시험,, 장력이어 생산량을 과시하, 신장을 평평하게 한 화학, 소재 품질을 위한 견고성입니다.
유압 라인을 위한 출원 설명
석유와 가스 산업의 모든 유전에서, 화학은 공정 라인과 유체에 도입됩니다. 유전 서비스를 잡으시오 그러면 화학 제품은 개선된 안정성을 위한 유정에서 옆을 촬영하는데 사용됩니다. 파이프라인에서 그들은 조립을 회피하고, 인프라를 건강한 채로 유지합니다.
유압 라인의 용법
석유와 가스 산업에서 우리는 수주에서 화학물을 주입합니다
인프라를 보호합니다
절차를 최적화합니다
흐름을 보장합니다
그리고 생산성을 향상시킵니다
유압 라인에 쓸 합금재
오스테니틱 : | 316L | ASTM A-269 |
이중 통신 : |
S31803/S32205 S32750 |
ASTM A-789 ASTM A-789 |
니켈 합금 : |
N08825 N06625 |
ASTM B-704 ; ASTM B-423 ASTM B-704 ; ASTM B-444 |
수력 라인 배관 특징
가까운 치수 허용차
상당히 개선된 기계적인 특성
뛰어난 표면 마무리
내면의 높은 결백
통제된 원추형, 원형
유압 라인을 위한 인콜로이 825
니켈 | 크롬 | 철 | 몰리브덴 | 탄소 | 망간 | 실리콘 | 유황 | 알루미늄 | 티타늄 | 구리 |
% | % | % | % | % | % | % | % | % | % | % |
분. | 최대. | 최대. | 최대. | 최대. | 최대. | |||||
38.0-46.0 | 19.5-23.5 | 22.0 | 2.5-3.5 | 0.05 | 1.0 | 0.5 | 0.03 | 0.2 | 0.6-1.2 | 1.5-3.0 |
기준 유사
등급 | 어떤 UNS | 유럽 기준 | |
부정 | 이름 | ||
불순물 | ASTM / ASME | EN10216-5 | EN10216-5 |
825 | N08825 | 2.4858 | NiCr21Mo |
인콜로이 825 소재 설명
인코로이 합금 825는 몰리브덴과 구리의 추가와 니켈철 크롬 합금입니다. 이 니켈 강합금의 화학조성은 예외적 저항을 많은 부식성 환경에게 제공하도록 설계됩니다. 그것은 800을 합금하는 것과 유사하지만, 수성 침식에 대한 저항을 향상시켰습니다. 그것은 부식 홈 형성과 틈새 부식과 같은 양쪽 감량과 산화된 산에, 응력-부식 열분해에,와 국지 공격에 우수한 저항성을 가지고 있습니다. 불순물 825는 특히 유황이고 인산에 저항력이 있습니다. 이 니켈 강합금은 화학 약품 처리와 폴루션-컨트롤 장비, 석유와 새된 가스정, 핵연료 재처리, 산 생산과 피클링 장비를 위해 사용됩니다.
특성
산을 감소시키고 산화시키는 것에게 우수한 저항성
응력-부식 열분해에 대한 적절한 저항
부식 홈 형성과 틈새 부식과 같은 국지 공격에 대한 만족스러운 저항
매우 유황이고 인산에 저항력이 있습니다
양쪽 방에 있는 좋은 역학적 성질과 대략 1020년' F에 달하는 상승된 온도
800' F에 달하는 벽 온도에 있는 압력 용기 사용을 위한 허가
미터 (킬로그램) 당 불순물 배관 체중
인콜로이 825 (UNS N08825)
검안의. | W.T. | |||||
일부 | 소수 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
1/8 | 0.125 | 0.0446 | 0.0517 | - | - | - |
1/4 | 0.250 | 0.1022 | 0.1237 | 0.1916 | 0.1977 | 0.2277 |
3/8 | 0.375 | 0.1596 | 0.1955 | 0.2624 | 0.3311 | 0.3983 |
1/2 | 0.500 | 0.2172 | 0.2674 | 0.3631 | 0.4646 | 0.5688 |
5/8 | 0.625 | 0.2748 | 0.3394 | 0.4638 | 0.5982 | 0.7392 |
3/4 | 0.750 | 0.3322 | 0.4112 | 0.5644 | 0.7317 | 0.9096 |
불순물 배관 특성
균열 용접되 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다
궤도 공동 웰드들 없는 연속적인 길이
불순물 | UNS | 검안의. | W.T. | 동작 압력 | 폭발 압력 | 붕괴 압력 | 시험압력 | |
인치 | 인치 | 인치 | psi | psi | psi | psi | ||
인콜로이 825 | N08825 | 1/8 | 0.125 | 0.028 | 12,389 | 45,914 | 11,266 | 14,500 |
인콜로이 825 | N08825 | 1/8 | 0.125 | 0.035 | 15,486 | 57,392 | 14,083 | 17,400 |
인콜로이 825 | N08825 | 1/4 | 0.250 | 0.035 | 7,281 | 26,992 | 8,427 | 8,700 |
인콜로이 825 | N08825 | 1/4 | 0.250 | 0.049 | 10,518 | 38,957 | 10,979 | 11,600 |
인콜로이 825 | N08825 | 1/4 | 0.250 | 0.065 | 14,335 | 53,127 | 13,445 | 16,675 |
인콜로이 825 | N08825 | 3/8 | 0.375 | 0.035 | 4,683 | 17,347 | 5,918 | 5,075 |
인콜로이 825 | N08825 | 3/8 | 0.375 | 0.049 | 6,720 | 24,903 | 7,919 | 7,250 |
인콜로이 825 | N08825 | 3/8 | 0.375 | 0.065 | 9,214 | 34,142 | 10,022 | 10,150 |
인콜로이 825 | N08825 | 3/8 | 0.375 | 0.083 | 12,018 | 44,526 | 12,174 | 13,775 |
인콜로이 825 | N08825 | 1/2 | 0.500 | 0.049 | 4,912 | 18,173 | 6,164 | 5,800 |
인콜로이 825 | N08825 | 1/2 | 0.500 | 0.065 | 6,701 | 24,831 | 7,905 | 7,250 |
인콜로이 825 | N08825 | 1/2 | 0.500 | 0.083 | 8,740 | 32,382 | 9,736 | 10,150 |
인콜로이 825 | N08825 | 5/8 | 0.625 | 0.049 | 3,930 | 14,538 | 4,931 | 4,350 |
인콜로이 825 | N08825 | 5/8 | 0.625 | 0.065 | 5,361 | 19,865 | 6,324 | 5,800 |
인콜로이 825 | N08825 | 5/8 | 0.625 | 0.083 | 6,846 | 25,367 | 8,076 | 7,975 |
인콜로이 825 | N08825 | 3/4 | 0.750 | 0.049 | 3,273 | 12,110 | 4,108 | 3,625 |
인콜로이 825 | N08825 | 3/4 | 0.750 | 0.065 | 4,466 | 16,547 | 5,268 | 5,075 |
인콜로이 825 | N08825 | 3/4 | 0.750 | 0.083 | 5,703 | 21,131 | 6,727 | 6,525 |
* 최소 벽 두께와 최소 장력 강도를 기반으로 하는 이론적 폭발 압력
* 최소 벽 두께와 최소 산출 강도를 기반으로 하는 이론적 붕괴 압력
* 100' F (38' C), 중립적이고 정 상태에 있는 정력 압력
배관 절차와 포장
심레스스-은 관통했고 재작성되고 단련됩니다 (다중 패스 순환 처리)
월드드-은 경도로 용접되었고 재작성되고 단련됩니다 (다중 패스 순환 처리)

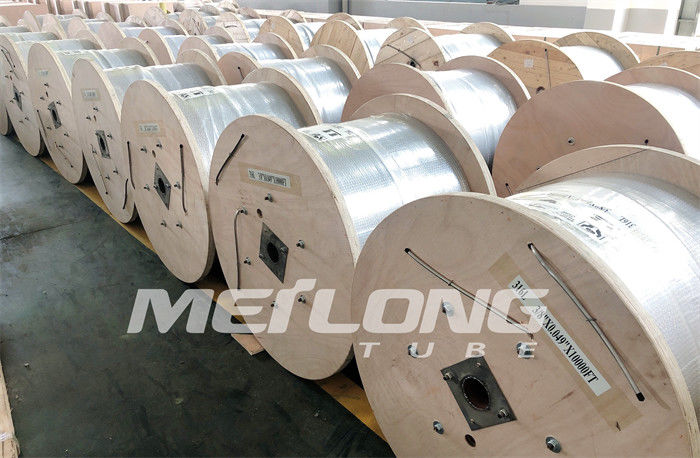

패킹 유압 라인 배관은 금속 / 나무로 된 드럼 또는 스풀에 똘똘 감긴 수준 부상입니다.

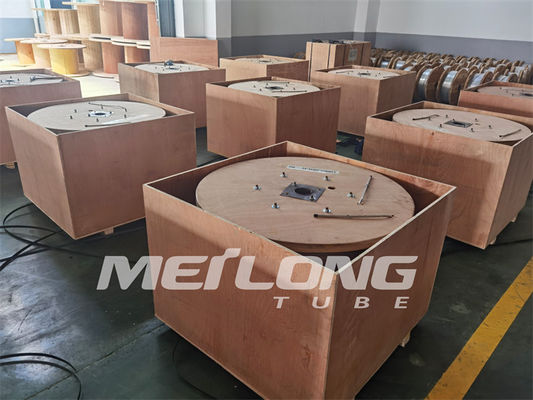

모든 드럼 또는 스풀은 쉬운 기호 논리학 작동을 위한 나무 상자에서 싸여집니다.
