PVDF는 석유와 가스 정을 위한 Ss 모세관 제어 라인 플랫팩을 요약했습니다

PVDF는 석유와 가스 정에서 표면하 적용을 위한 제어 라인 플랫팩을 요약했습니다

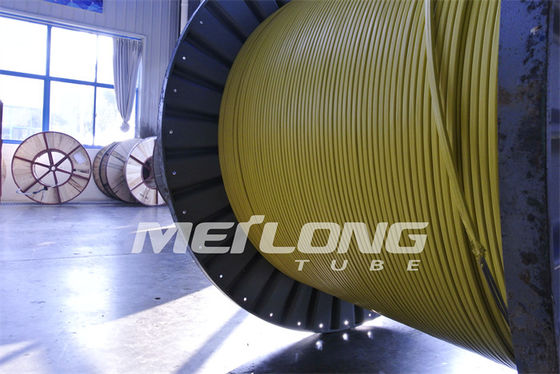

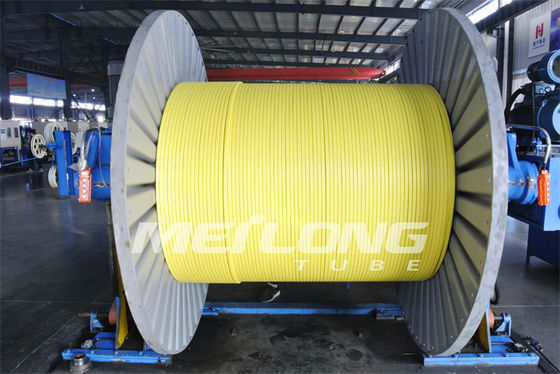

용접된 또한 마이롱 튜브 제조 또는 표면하 적용을 위한 이음새가 없는 수압 조정 라인. 벽 두께와 다양한 일하는 정력 압력을 변경하면서, 수압 조정 라인은 주로 5가지 물질에 이용할 수 있습니다. 라인은 정확한 길이 요구사항에 스풀에 공급됩니다. 요청하는 대로, 그것은 수력으로 시험되고, 질소 가스 또는 청정 오일 액체에 의해서 세척되고 선적 전에 양쪽 끝에 밀봉된 압력입니다.

용접된 수압 조정 라인은 ASTM 상술에 끌어당겨진 부유 플러그이고, 어떠한 길이에도 이용할 수 있습니다. 수압 조정 라인을 위한 소재 유형은 달콤하고 적당히 부식성이 환경에 적합한 스테인레스 강 TP316L을 포함합니다, 듀플렉스 스테인리스강 2205, 슈퍼 듀플렉스 스테인리스강 2507, 니켈 합금 인콜로이 825와 인코넬 625가 심하게 부식성 환경에 적합하고 높은 동작 압력과 온도입니다. 제어 시스템 유체는 제어 라인의 환경과 작동 온도와 호환 가능하여야 합니다.

설치 동안 추가적 분쇄와 마모 저항력을 제공하기 위해, 요구된 곳에서, 제어 라인 캡슐화는 또한 이용 가능합니다. 캡슐화 재료는 유정 유체와 온도범위 과의 호환성을위해 일치되어야 합니다.

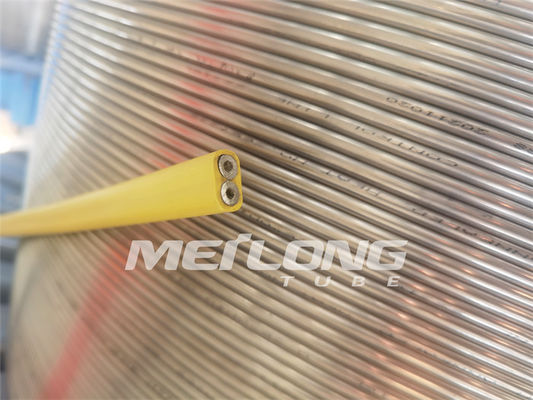

캡슐화된 제어 라인 플랫팩

캡슐화는 금속전공관위로 돌출되는 플라스틱입니다. 캡슐화는 제조 절차 동안 금속전공관에 대한 손상을 막습니다. 또한 추가적 마모 저항력을 제공하고 보호관들이 각각 생산량 배관 접속 위에서 견제부대를 강화하기 위해 설치되면 캡슐화는 요구됩니다.

캡슐화는 부가 보호를 위해 단일 패스 캡슐화와 듀얼 패스 캡슐화의 옵션과 구성의 넓은 범위에서 이용 가능합니다.

플랫팩의 애플리케이션

플랫팩은 여러 다른 라인이 웰에서 대략 똑같은 깊이에서 종결될 때 일반적으로 사용됩니다.

공통 응용은 지적 유정 시스템, 하향식 계량리 케이블과 딥-셋 화학 주입 라인과 얕은 일련 화학 주입 라인과 안전판 라인을 포함합니다. 몇몇 응용에 대해 범퍼 바는 추가적 붕괴 저항을 제공하기 위해 또한 플랫팩으로 요약됩니다.

표준과 승인

제어 라인은 각각 특정 재료를 위해 적용 가능한 ASTM 규격에 따라 제조됩니다.

튜브는 분출시키고, 충전되고, 고객 요구 사항마다 그리고 적절한 NAS / SAE규격에 필터링되는 것으로 공급될 수 있습니다.

품질 & 테스트

- 표준 검역과 품질 계획서에 따라 제조됩니다

설계 & 건설

- 한 줄을 위한 캡슐화

- 캡슐화 프로필이 고객 애플리케이션에게 어울립니다

- 관습 판독 불능 지시 기구

- 모든 범위의 적용물

캡슐화 재료

- PP (폴리프로필렌) /TPR (산토프렌) / PA

(나일론) / PVDF / ETFE (테프젤) / ECTFE (할라르)

FEP / PFA / ECA 3000

캡슐화된 제어 라인 플랫팩의 특징

하향식 라인의 보호를 극대화하세요

설치 동안 붕괴 저항을 증가시키세요

찰과상과 핀칭에 대해 제어 라인을 보호하세요

제어 라인의 장기 응력 부식 실패를 제거하세요

클램핑 프로필을 향상시키세요

달리고 부가 보호 용이하도록 한 개이거나 다수 캡슐화

안쪽 캡슐화를 관을 다는 제어 라인을 위한 이용 가능한 불순물 등급

TP316L의 화학조성

기준 유사

TP316L은 몰리브덴과 낮은 탄소 함유량과 오스테니틱 크롬 니켈 스테인레스강입니다.

부식 저항성

고농도와 적당한 온도에 있는 유기산제

적당한 농도와 온도에, 무기산, 예를 들면 인이고 황산. 강철은 또한 저온에 있는 상기의 농도 90%의 황산에서 사용될 수 있습니다.

염용액, 예를 들면 설페이트, 황화물과 아황산염

부식성 환경

오스테나이트강은 응력 부식 균열에 영향받기 쉽습니다. 철강이 인장 응력을 받고, 동시에 어떤 솔루션, 특히 그 함유하는 염화와 접촉하게 되면 이것은 약 60' Ｃ (140' Ｆ)이상 온도에서 발생할 수 있습니다. 그와 같은 서비스 상태는 그러므로 회피되어야 합니다. 그리고 나서 형성되는 응축물이 양쪽 응력 부식 균열과 부식 홈 형성으로 이어지는 조건을 개발할 수 있는 것처럼, 공장이 닫힌다는 조건은 또한 고려하여야만 합니다.

TP316L은 종류 TP316의 강철 보다 결정립계 부식에 낮은 탄소 함유량과 그러므로 더 좋은 저항을 갖.

표준 플랫팩 캡슐화 프로필

라운드, 한 줄	항목	표준 차원
	1/8 " OD 라인	0.250 " (6.35 밀리미터) Dia.
	1/4 " OD 라인	0.433 " (11.0 밀리미터) Dia.
	3/8 " OD 라인	0.535 " (13.6 밀리미터) Dia.
	1/2 " OD 라인	0.660 " (16.8 밀리미터) Dia.

케케묵은, 한 줄	항목	표준 차원
	1/8 " OD 라인	0.250 Ｘ 0.250 (6.35 밀리미터 Ｘ 6.35 밀리미터)
	1/4 " OD 라인	0.433 Ｘ 0.433 (11.0 밀리미터 Ｘ 11.0 밀리미터)
	3/8 " OD 라인	0.535 Ｘ 0.535 (13.6 밀리미터 Ｘ 13.6 밀리미터)
	1/2 " OD 라인	0.660 Ｘ 0.660 (16.8 밀리미터 Ｘ 16.8 밀리미터)

직사각형, 2개 라인	항목	표준 차원
	1/4 " OD 라인	폭 : 0.710 " (18.0 밀리미터) 높이 : 0.410 " (10.4 밀리미터)

직사각형, 3개 라인	항목	표준 차원
	1/4 " OD 라인	폭 : 0.990 " (25.1 밀리미터) 높이 : 0.410 " (10.4 밀리미터)
