제품 상세 정보:
|
| 불순물: | 이중 통신 2205, UNS S32205 | 서피스: | 깨끗하고 밝은 |
|---|---|---|---|
| 상태: | 어닐링됩니다 | 특성: | 강화한 장력이고 생산량 |
| 특징: | 고압 배관 | 애플리케이션: | 석유와 가스 정의 하향 구멍 유압 제어 |
| 표준: | ASTM A789 | 사이즈: | 단단한 치수 허용차 |
| 적용 규격: | 미국 부식 기술자 협회 규격 MR0175 / ISO15156 | 테스트: | 100% 길이는 수력인 시험됩니다 |
| 강조하다: | 고장력 스테인레스 코일 배관,ASTM A789를 관을 다는 스테인레스 코일,ss 모세관 ISO15156 |
||
ASTM A789 UNS S32205에 따라서 고장력 코일 튜빙 제어 라인
마이롱 강관은 특별히 제조합니다 이음새가 없고 재작성되고 용접되고 재작성되 내부식인 오스테니틱, 두 부분으로 된, 슈퍼 듀플렉스 스테인리스강과 니켈 합금 등급으로부터 만들어지는 코일 튜빙. 배관은 원유와 가스, 지열 산업을 서빙하여 특별히 수압 조정 라인과 화학적 인젝션 라인으로서 사용됩니다.
코일 튜빙의 일반적인 크기
코일 튜빙 제어 라인의 외부 직경은 주로 3/8 " (9.53mm) 입니다.
벽 두께 : 0.035 (0.89mm), 0.049 (1.24mm), 0.065 (1.65mm), 0.083 (2.11mm)
제어 라인 배관은 400 피트 (122 미터)에서 32,808 피트 (10,000 미터)까지 길이에 이용할 수 있습니다. 어떤 오비탈리 버트 접합들.
다른 규격 (1/8 내지 3/4)는 청구하는 대로 이용 가능합니다.
코일 튜빙의 중요성
각각 배관 코일은 궤도 웰드들 없이 완전연속인 길이입니다.
각각 배관 코일은 정수인 채 최소 11,600 psi에 시험합니다.
시험은 제 3자 사찰들 (SGS, BV, DNV)에 의해 사이트에 목격될 수 있습니다.
추가시험은 와류 시험,, 장력이어 생산량을 과시하, 신장을 평평하게 한 화학, 소재 품질을 위한 견고성입니다.
코일 튜빙 제어 라인을 위한 기술
마이롱 튜브가 하향식 제어 라인이 석유와 가스와 물 주입 유정에서 수력으로 운영된 하향식 장치를 위해 통신 콘딧으로서 주로 사용된다는 것 이며, 그 곳에서 극단적 열악한 조건에 대한 내구성과 저항은 요구됩니다. 이러한 라인은 다양한 애플리케이션과 하향식 성분을 위해 맞추 구성했다는 것 일 수 있습니다.
코일 튜빙 제어 라인을 위한 불순물
| 오스테니틱 : | 316L | ASTM A-269 |
| 이중 통신 : |
S31803/S32205 S32750 |
ASTM A-789 ASTM A-789 |
| 니켈 합금 : |
N08825 N06625 |
ASTM B-704 ; ASTM B-423 ASTM B-704 ; ASTM B-444 |
코일 튜빙 통제 라인 특징
가까운 치수 허용차
상당히 개선된 기계적인 특성
뛰어난 표면 마무리
내면의 높은 결백
통제된 원추형, 원형
코일 튜빙 수압 조정 라인을 위한 이중 통신 2205
| 탄소 | 망간 | 인 | 유황 | 실리콘 | 니켈 | 크롬 | 몰리브덴 | 질소 |
| % | % | % | % | % | % | % | % | % |
| 최대. | 최대. | 최대. | 최대. | 최대. | ||||
| 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
기준 유사
| 등급 | 어떤 UNS | 유럽 기준 | 일본인 | |
| 부정 | 이름 | JIS | ||
| 불순물 | ASTM / ASME | EN10216-5 | EN10216-5 | JIS G3463 |
| 2205 | S31803 | 1.4462 | X2CrNiMoN22-5-3 | SUS329J3LTB |
이중 통신 2205는 300명의 시리즈 스테인레스 스틸에 직면한 공통 부식 문제와 싸우기 위해 개발된 질소 강화한 듀플렉스 스테인리스강입니다. 이중 통신은 SS430 스테인레스와 같이, SS304 스테인레스와 같이도 또한 순수하게 페라이트이, 또한 완전히 오스테니틱 스테인레스 스틸체의 가족을 묘사합니다. 2205 듀플렉스 스테인리스강의 구조는 연속적인 페라이트 위상에 둘러싸여 있는 오스테나이트 기업 연합으로 구성됩니다. 소둔 상태에서, 이중 통신 2205는 대략 40-50% 아철산염을 포함합니다. 종종 역용마 등급으로서 언급되어 이중 통신 2205는 스테인레스 스틸체의 두 부분으로 된 가족에 가장 폭넓게 사용된 등급입니다.
병합 구조의 장점은 그것이 austenitic 합금 (제작과 부식 저항성의 용이성)의 그것들로 훼리트 합금 (응력 부식 균열 저항성과 고강도)의 호의적 품질을 결합시킨다는 것입니다.
2205 듀플렉스 스테인리스강의 용법은 600' Ｆ 아래에 고온으로 제한되어야 합니다. 확대된 상승된 온도 노출은 이중 통신 2205 스테인레스 강을 취화시킬 수 있습니다.
두 부분으로 된 2205 코일 튜빙 제어 라인의 부식 저항성
2205 듀플렉스 스테인리스강은 300명의 시리즈 스테인레스 스틸이 염화 응력 부식 균열에 영향받기 쉬운 다수의 애플리케이션을 위한 비용 효율적이 솔루션입니다. 염화를 포함하는 솔루션과 접해서는 동안, 응력 부식 균열은 스테인레스 스틸체가 인장 응력을 받을 때 발생합니다. 상승 온도는 또한 응력 부식 균열에 스테인레스 스틸체의 민감성을 증가시킵니다.
크롬, 몰리브덴과 질소의 조합은 2205의 적절한 저항을 염화물 부식 홈 형성과 틈새 부식에게 전달합니다. 이 저항은 극단적으로 해양 환경, 반염수, 표백술, 폐쇄 고리 수계와 약간의 식품 가공 적용과 같은 서비스에 중요합니다. 고크롬, 몰리브덴과 2205의 질소 함량은 공통 스테인레스 스틸체보다 월등하고 그와 같은 부식 저항성을 대부분의 환경에서 SS316L과 SS317L으로서 제공합니다.
미터 (킬로그램) 당 불순물 배관 체중
이중 통신 2205 (UNS S32205)
| 검안의. | W.T. | |||||
| 일부 | 소수 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0431 | 0.0500 | - | - | - |
| 1/4 | 0.250 | 0.0988 | 0.1195 | 0.1564 | 0.1910 | 0.2200 |
| 3/8 | 0.375 | 0.1542 | 0.1890 | 0.2536 | 0.3200 | 0.3849 |
| 1/2 | 0.500 | 0.2099 | 0.2584 | 0.3509 | 0.4490 | 0.5496 |
| 5/8 | 0.625 | 0.2655 | 0.3280 | 0.4482 | 0.5781 | 0.7143 |
| 3/4 | 0.750 | 0.3210 | 0.3974 | 0.5454 | 0.7071 | 0.8790 |
불순물 배관 특성
균열 용접되 & 지하철을 타 재작성된 플로팅 내부 플러그. 소둔 상태에서 공급됩니다
궤도 공동 웰드들 없는 연속적인 길이
| 불순물 | UNS | 검안의. | W.T. | 동작 압력 | 폭발 압력 | 붕괴 압력 | 시험압력 | |
| 인치 | 인치 | 인치 | Psi | psi | psi | psi | ||
| 이중 통신 2205 | S32205 | 1/8 | 0.125 | 0.028 | 15,544 | 41,704 | 15,544 | 17,400 |
| 이중 통신 2205 | S32205 | 1/8 | 0.125 | 0.035 | 19,430 | 52,130 | 19,430 | 21,025 |
| 이중 통신 2205 | S32205 | 1/4 | 0.250 | 0.035 | 9,715 | 26,065 | 9,715 | 10,875 |
| 이중 통신 2205 | S32205 | 1/4 | 0.250 | 0.049 | 13,631 | 31,784 | 12,821 | 14,500 |
| 이중 통신 2205 | S32205 | 1/4 | 0.250 | 0.065 | 18,076 | 40,182 | 15,824 | 19,575 |
| 이중 통신 2205 | S32205 | 3/8 | 0.375 | 0.035 | 6,492 | 22,226 | 6,786 | 7,250 |
| 이중 통신 2205 | S32205 | 3/8 | 0.375 | 0.049 | 9,082 | 25,230 | 9,156 | 10,150 |
| 이중 통신 2205 | S32205 | 3/8 | 0.375 | 0.065 | 12,056 | 29,302 | 11,629 | 13,050 |
| 이중 통신 2205 | S32205 | 3/8 | 0.375 | 0.083 | 15,382 | 34,858 | 14,087 | 16,675 |
| 이중 통신 2205 | S32205 | 1/2 | 0.500 | 0.049 | 6,815 | 22,574 | 7,095 | 7,250 |
| 이중 통신 2205 | S32205 | 1/2 | 0.500 | 0.065 | 9,038 | 25,172 | 9,126 | 10,150 |
| 이중 통신 2205 | S32205 | 1/2 | 0.500 | 0.083 | 11,540 | 28,536 | 11,217 | 13,050 |
| 이중 통신 2205 | S32205 | 5/8 | 0.625 | 0.049 | 5,446 | 21,147 | 5,785 | 5,800 |
| 이중 통신 2205 | S32205 | 5/8 | 0.625 | 0.065 | 7,213 | 23,038 | 7,492 | 7,975 |
| 이중 통신 2205 | S32205 | 5/8 | 0.625 | 0.083 | 9,229 | 31,216 | 9,288 | 10,150 |
| 이중 통신 2205 | S32205 | 3/4 | 0.750 | 0.049 | 4,534 | 20,265 | 4,887 | 5,075 |
| 이중 통신 2205 | S32205 | 3/4 | 0.750 | 0.065 | 6,020 | 21,738 | 6,344 | 6,525 |
| 이중 통신 2205 | S32205 | 3/4 | 0.750 | 0.083 | 7,684 | 23,560 | 7,919 | 8,700 |
* 최소 벽 두께와 최소 장력 강도를 기반으로 하는 이론적 폭발 압력
* 최소 벽 두께와 최소 산출 강도를 기반으로 하는 이론적 붕괴 압력
* 100' Ｆ (38' Ｃ), 중립적이고 정 상태에 있는 정력 압력
배관 절차와 포장
심레스스-은 관통했고 재작성되고 단련됩니다 (다중 패스 순환 처리)
월드드-은 경도로 용접되었고 재작성되고 단련됩니다 (다중 패스 순환 처리)

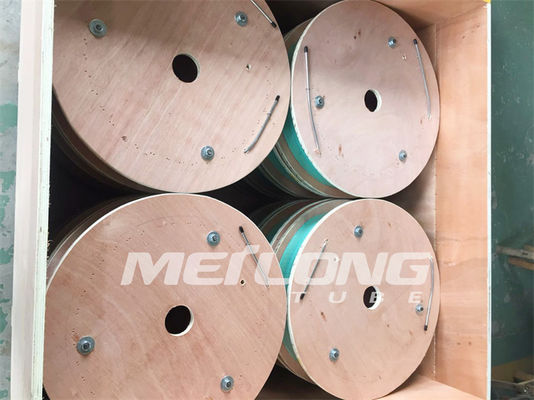

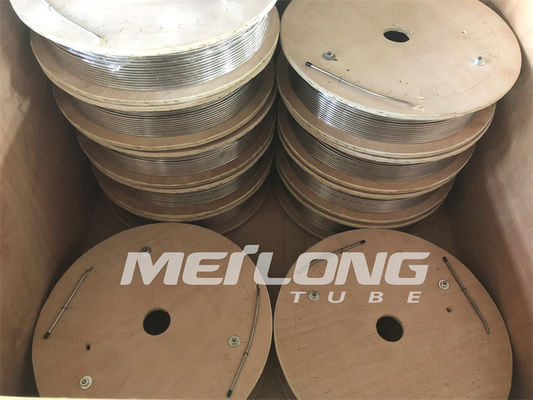

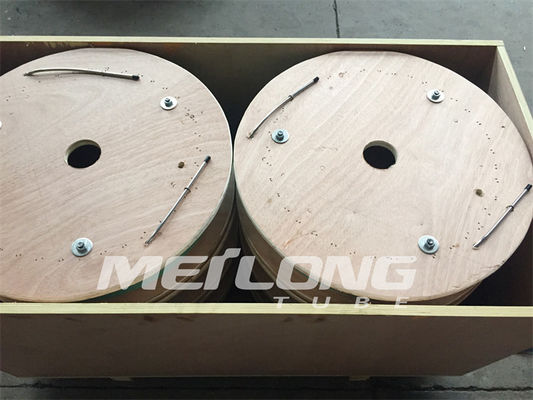

포장 배관은 금속 / 나무로 된 드럼 또는 스풀에 똘똘 감긴 같은 수준 부상입니다.
모든 드럼 또는 스풀은 쉬운 기호 논리학 작동을 위한 나무 상자에서 싸여집니다.
